Задвижка шиберная тип K21GV корпус чугун

ДУ 50-1200

Цена: по запросу

Документы

Сертификат соответствия ТР ТС 010/2011 1д

Сертификат соответствия ТР ТС 032/2013

Сертификат соответствия ТР ТС 010/2011 5д

Гигиенический сертификат

Техническое описание

Руководство по эксплуатации

Чертежи

Технические характеристики

Наименование параметра	Значение
Рабочая среда	вода, нефтепродукты, канализационные воды
Температура рабочей среды	-15°C до +80°C
Класс герметичности	класс А по ГОСТ 9544-2015

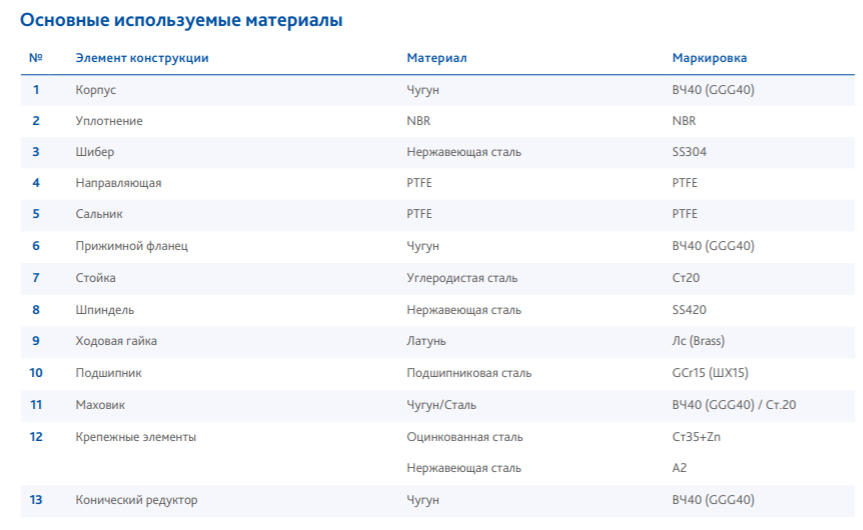

Материал	Корпус: чугун Шибер: нержавеющая сталь
Уплотнение	NBR
Тип присоединения	межфланцевый
Тип прохода	двухсторонняя
Исполнение	DN 50-400 невыдвижной шпиндель - Маховик DN 450-1200 выдвижной шпиндель - Редуктор

Габаритные размеры

DN	Давление, PN	L	n-Ø d	N-Th	Н	Масса, кг.
50	РУ10	50	2-18	2-М16	340	6
65	РУ10	50	2-18	2-М16	392	8,5
80	РУ10	53	6-18	2-М16	425	9
100	РУ10	53	6-18	2-М16	480	11
125	РУ10	58	6-18	2-М16	525	14
150	РУ10	58	6-23	2-М20	600	19
200	РУ10	73	6-23	2-М20	715	27
250	РУ10	74	8-23	4-М20	860	41
300	РУ6	80	8-23	4-М20	1000	56
350	РУ6	80	8-23	8-М20	1080	70
400	РУ6	90	6-27	10-М24	1220	101
450	РУ6	90	8-27	12-М24	1220	140
500	РУ4	115	8-27	12-М24	1220	180
600	РУ4	117	8-30	12-М27	1500	291
700	РУ4	128	8-30	16-М27	1700	387
800	РУ4	129	6-33	18-М30	1910	520
900	РУ4	129	8-33	20-М30	1880	810
1000	РУ2	149	8-36	20-М33	2090	1100
1200	РУ2	156	-	-	по запросу	-

Цена

DN	Маховик	Редуктор	Электропривод 380В
50	11 434	-	121 612
65	12 958	-	133 695
80	17 506	-	138 243
100	20 107	-	144 224
125	25 786	-	155 600
150	30 755	-	160 569
200	47 467	-	183 287
250	63 630	-	199 449
300	89 574	-	242 465
350	102 060	-	254 950
400	156 859	-	309 749
500	-	276 918	-
600	-	369 100	-
700	-	531 213	-
800	-	600 567	-
900	-	по запросу	-
1000	-	1 405 954	-
* Розничная цена в рублях с учетом НДС

Внимание! Чтобы купить изделие ЗАДВИЖКА ШИБЕРНАЯ ТИП K21GV (МЕЖФЛАНЦЕВАЯ, КОРПУС ЧУГУН), необходимо уточнить требуемые значения Ду и Pn. Цена на задвижку шиберную K21GV чугунную зависит от этих показателей, просим Вас связаться с отделом продаж ООО «ТД «Илион» по телефонам (812)412-89-29; (812)336-23-02; (812)703-03-86; (812)336-23-03.
