МЗТА

Чертежи

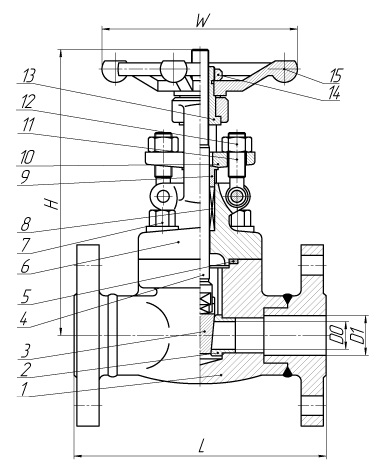

Фланцевое исполнение — В.

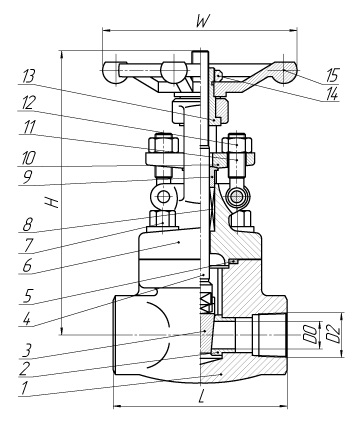

Исполнение: муфтовое резьбовое.

Технические характеристики

Наименование параметра	Значение
Рабочая среда	Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды	от −196°С до +600°С
Условия эксплуатации	УХЛ1

Материальное исполнение ЗКС (компактных задвижек) PN 1,6 МПа

№	Наименование детали	Материал
1	Корпус	08Х18Н10Т
2	Седло	08Х18Н10Т
3	Клин	08Х18Н10Т
4	Шток	08Х18Н10Т
5	Прокладка:	ТРГ
6	Крышка	08Х18Н10Т
7	Болт	08Х18Н10Т
8	Уплотнение	ТРГ
9	Сальник	08Х18Н10Т
10	Крышка сальника	08Х18Н10Т
11	Болт откидной	08Х18Н10Т
12	Гайка	08Х18Н10Т
13	Гайка штока	20Х13
14	Стопорная гайка	сталь 45
15	Маховик	сталь 25Л

Габаритные размеры ЗКС PN 1,6 МПа с фланцевым исполнением

DN	D0	D1	L	W	H (в положении "открыто")	Вес, кг
15	10,5	12	216	100	163	5
20	13,5	17	229	100	163	6,4
25	18	22	254	125	201	9,2
32	22	28	280	160	221	12,4
40	29	35	240	160	248	15
50	36	42	292	200	283	23,2

Габаритные размеры ЗКС PN 1,6 МПа с исполнением: муфтовое резьбовое

DN	D0	D2	L	W	H (в полжении "открыто")	Вес, кг
15	13,5	Rc 1/2	90	100	163	2,225
20	13,5	Rc 3/4	90	100	163	2,3
25	18	Rc 1	105	125	201	3,65
32	22	Rc 5/4	124	160	221	5,05
40	29	Rc 3/2	124	160	248	5,35
50	36	Rc 2	130	200	283	8,1

* Возможно изготовление задвижек кованых (ЗКС) PN 1,6 МПа с муфтовым присоединением под приварку

Задвижка стальная ДУ-15

Исполнение: фланцевое
Вес, кг.: 5

Цена: по запросу

Задвижка стальная ДУ-15

Исполнение: муфтовое резьбовое
Вес, кг.: 2,225

Цена: по запросу

Задвижка стальная ДУ-20

Исполнение: фланцевое
Вес, кг.: 6,4

Цена: по запросу

Задвижка стальная ДУ-20

Исполнение: муфтовое резьбовое
Вес, кг.: 2,3

Цена: по запросу

Задвижка стальная ДУ-25

Исполнение: фланцевое
Вес, кг.: 9,2

Цена: по запросу

Задвижка стальная ДУ-25

Исполнение: муфтовое резьбовое
Вес, кг.: 3,65

Цена: по запросу

Задвижка стальная ДУ-32

Исполнение: фланцевое
Вес, кг.: 12,4

Цена: по запросу

Задвижка стальная ДУ-32

Исполнение: муфтовое резьбовое
Вес, кг.: 5,05

Цена: по запросу

Задвижка стальная ДУ-40

Исполнение: фланцевое
Вес, кг.: 15

Цена: по запросу

Задвижка стальная ДУ-40

Исполнение: муфтовое резьбовое
Вес, кг.: 5,35

Цена: по запросу

Задвижка стальная ДУ-50

Исполнение: фланцевое
Вес, кг.: 23,2

Цена: по запросу

Задвижка стальная ДУ-50

Исполнение: муфтовое резьбовое
Вес, кг.: 8,1

Цена: по запросу

Задвижки стальные ЗКС (задвижки компактные) используются как запорная арматура для перекрытия рабочих сред в трубах малого диаметра ДУ от 15 до 50. Компактность размеров вкупе с очень широким интервалом температуры рабочей среды от −196°С до +600° делает задвижки стальные компактные ЗКС незаменимыми во многих отраслях промышленности. Купить задвижки стальные ЗКС Вы можете у нас в ТД «Илион», выбрав подходящую по ДУ модель либо проконсультировавшись со специалистом.
