МЗТА

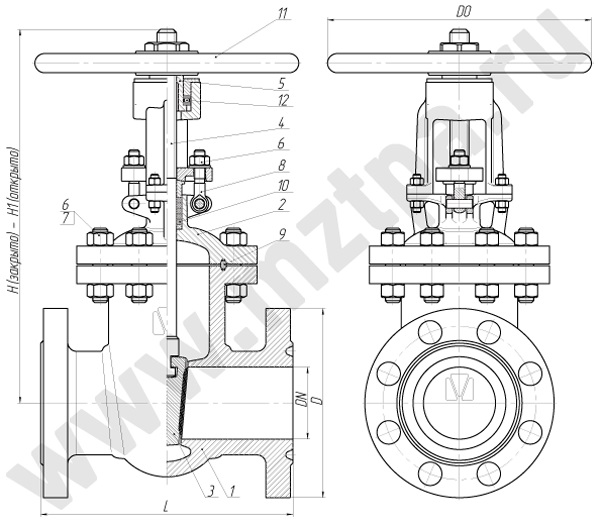

Чертежи

Технические характеристики

Наименование параметра	Значение
Рабочая среда	Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды	от -40°С до +450°С
Условия эксплуатации	У1
Минимальная температура окружающего воздуха	-40°С

Материальное исполнение задвижек 31с45нж

№	Наименование детали	Материал
1	Корпус	сталь 25Л
2	Крышка	сталь 25Л
3	Клин (диски)	сталь 25Л
4	Шпиндель	20Х13
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	сталь 45
7	Шпилька, болт	35ХМ
8	Болт откидной	35ХМ
9	Прокладка	спирально-навитая
10	Набивка сальника	ТРГ
11	Маховик	сталь 25Л / чугун СЧ 20
12	Подшипник	по ГОСТ 7872-89
13	Наплавка на кольце в корпусе	сталь по типу 20Х13
14	Наплавка на клине	сталь по типу 20Х13

Габаритные размеры задвижек 31с45нж

Наименование	DN	L	D	D0	H	H1	Масса, кг
Задвижка 31с45нж Ду 50	50	300	195	300	574	644	52
Задвижка 31с45нж Ду 80	80	390	230	350	709	809	102
Задвижка 31с45нж Ду 100	100	450	265	450	784	904	160
Задвижка 31с45нж Ду 150	150	559	350	500	1018	1188	291
Задвижка 31с45нж Ду 200	200	660	430	450	1262	1482	442
Задвижка 31с45нж Ду 250	250	787	500	450	1524	1794	650

* Присоединительные размеры фланцев по ГОСТ 33259-2015

Задвижка стальная Ду-50

Диаметр условный (DN) мм.: 50
Вес, кг.: 52

Цена: по запросу

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80
Вес, кг.: 102

Цена: по запросу

Задвижка стальная ДУ-100

Диаметр условный (DN) мм.: 100
Вес, кг.: 160

Цена: по запросу

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150
Вес, кг.: 291

Цена: по запросу

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.: 200
Вес, кг.: 442

Цена: по запросу

Задвижка стальная ДУ-250

Диаметр условный (DN) мм.: 250
Вес, кг.: 650

Цена: по запросу

Задвижки стальные 31с45нж применяются как запорные устройства в трубопроводах систем водоснабжения, отопления, пожаротушения, а также в нефтяной промышленности. Рабочие среды должны быть некоррозионными по отношению к стали 25Л. Изделие имеет гарантию 24 месяца и прослужит как минимум 10 лет. Тип присоединения: фланцевый, годится для работы в среде от -40°С до +450°С. Купить задвижки стальные 31с45нж Вам помогут сотрудники компании Илион.
