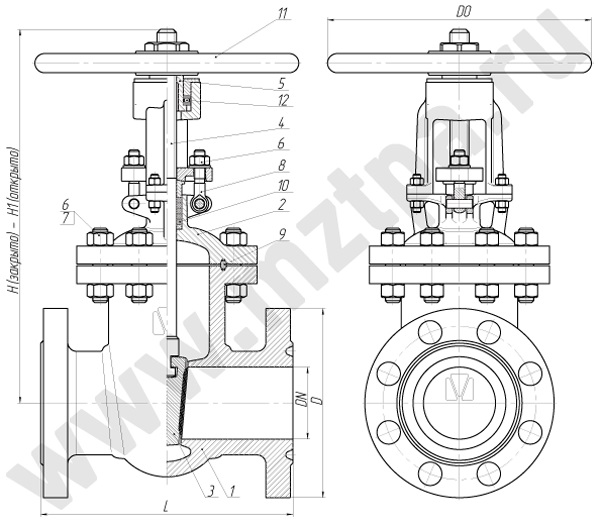

Чертежи

Технические характеристики

Наименование параметра	Значение
Рабочая среда	Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды	от −60°С до +450°
Условия эксплуатации	ХЛ1
Минимальная температура окружающего воздуха	−60°С

Материальное исполнение задвижек 31лс45нж

№	Наименование детали	Материал
1	Корпус	20ГЛ
2	Крышка	20ГЛ
3	Клин (диски)	20ГЛ
4	Шпиндель	08Х18Н10
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	сталь 35Х
7	Шпилька, болт	35ХМ
8	Болт откидной	сталь 35ХМ
9	Прокладка	спирально-навитая
10	Набивка сальника	ТРГ
11	Маховик	сталь 25Л / чугун СЧ 20
12	Подшипник	по ГОСТ 7872-89
13	Наплавка на кольце в корпусе	08Х18Н10
14	Наплавка на клине	08Х18Н10

Габаритные размеры задвижек 31лс45нж

Наименование	DN	L	D	D0	H	H1
Задвижка 31лс45нж Ду 50	50	300	195	300	574	644
Задвижка 31лс45нж Ду 80	80	390	230	350	709	809
Задвижка 31лс45нж Ду 100	100	450	265	450	784	904
Задвижка 31лс45нж Ду 150	150	559	350	500	1018	1188
Задвижка 31лс45нж Ду 200	200	660	430	450	1262	1482
Задвижка 31лс45нж Ду 250	250	787	500	450	1524	1794

* Присоединительные размеры фланцев по ГОСТ 33259-2015

Задвижка стальная Ду-50

Диаметр условный (DN) мм.: 50

Цена: по запросу

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80

Цена: по запросу

Задвижка стальная ДУ-100

Диаметр условный (DN) мм.: 100

Цена: по запросу

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150

Цена: по запросу

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.:200

Цена: по запросу

Задвижка стальная ДУ-250

Диаметр условный (DN) мм.: 250

Цена: по запросу

Задвижки стальные 31лс45нж используют в трубопроводах с рабочей средой, некоррозийной по отношению к стали 20ГЛ, для перекрытия потока рабочих сред. Благодаря тому, что минимальная температура воздуха при использовании изделия составляет -60°С, задвижки стальные 31лс45нж можно устанавливать в трубы в районах Крайнего Севера. Изделие имеет гарантийный срок 24 месяца и минимальный срок эксплуатации 10 лет. Купить задвижки стальные 31лс45нж в соответствии с Вашими пожеланиями можно на сайте www.ilion-spb.ru
