Китай

Чертежи

Основные технические данные и характеристики

Наименование параметра	Значение
Типовая фигура	30с41нж
Рабочее давление	1.6 МПа
Температура рабочей среды, С^o	до +425
Материалы основных деталей	сталь, нержавеющая сталь
Рабочая среда	вода, пар, жидкие неагрессивные среды
Тип присоединения	фланцевое по ГОСТ 33259-2015, исполнение В
Управление	ручное (маховик)
Класс герметичности по ГОСТ 54808-2011	В

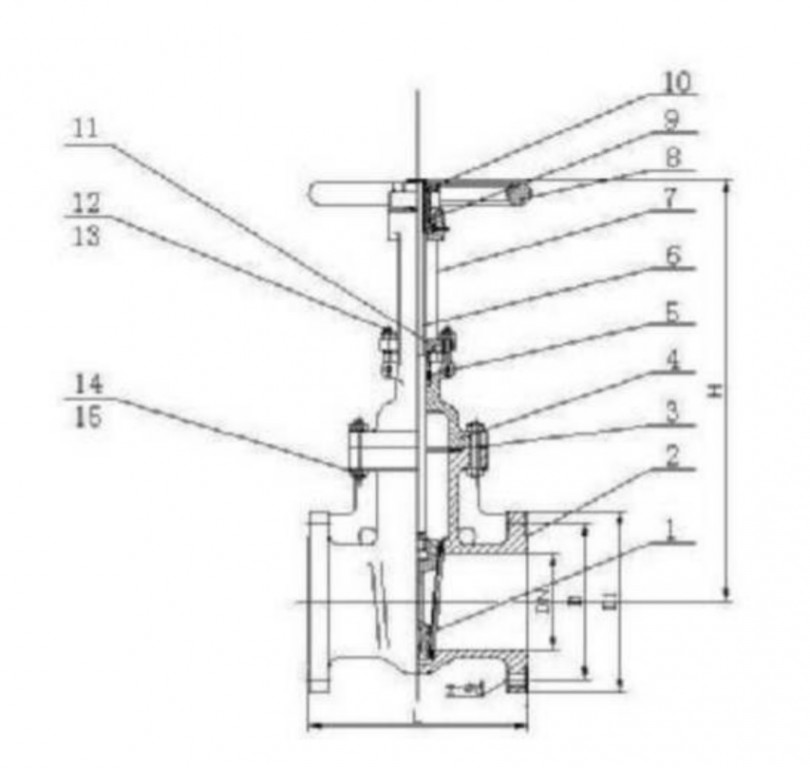

Конструкция и материалы изделия

№	Деталь	Материал
1	Диск	коррозионно стойкая сталь
2	Корпус	сталь
3	Прокладка	графит
4	Крышка	сталь
5	Уплотнение	мягкий графит
6	Шток	хромированная сталь
7	Суппорт	сталь
8	Маховик	серый чугун
9	Гайка	ковкий чугун
10	Круглая гайка	сталь
11	Сальник	серый чугун
12	Болт	сталь
13	Гайка	сталь
14	Болт	сталь
15	Гайка	сталь

Конструктивные размеры, мм

DN	L	D	D1	H	Диам. зерк.	Толщина фланца с зеркалом	Толщина зеркала	n, шт	d	масса, кг	Мин. промежуток сечения седла
50	180	125	165	300	99	16,5	2	4	18	12,8	40
80	210	160	200	360	132	19	3	4	18	19,5	65
100	230	180	220	420	156	20	3	8	18	26,6	80
125	255	210	250	480	184	20	3	8	22	37,2	100
150	280	240	285	540	211	20	3	8	22	52,3	125
200	330	295	340	680	266	20	3	12	22	80,4	175
250	450	355	405	720	319	25	3	12	26	107,8	200
300	500	410	460	1160	370	28	4	12	26	154,5	250
350	550	470	520	1480	430	28	4	12	26	240	300
400	600	525	582	1536	475	28	4	16	30	324,5	350

Задвижка стальная Ду-50

Диаметр условный (DN) мм.: 50
Вес, кг.: 12,8

Цена: 5 572,30 руб.

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80
Вес, кг.: 19,5

Цена: 8 021,60 руб.

Задвижка стальная ДУ-100

Диаметр условный (DN) мм.: 100
Вес, кг.: 26,6

Цена: 10 489,40 руб.

Задвижка стальная ДУ-125

Диаметр условный (DN) мм.: 125
Вес, кг.: 37,2

Цена: 25 071,90 руб.

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150
Вес, кг.: 52,3

Цена: 19 266,60 руб.

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.: 200
Вес, кг.: 80,4

Цена: 25 262,10 руб.

Задвижка стальная ДУ-250

Диаметр условный (DN) мм.: 250
Вес, кг.: 107,8

Цена: 42 164,60 руб.

Задвижка стальная ДУ-300

Диаметр условный (DN) мм.: 300
Вес, кг.: 154,5

Цена: 53 069,30 руб.

Задвижка стальная ДУ-350

Диаметр условный (DN) мм.: 350
Вес, кг.: 240

Цена: 148 236,20 руб.

Задвижка стальная ДУ-400

Диаметр условный (DN) мм.: 400
Вес, кг.: 324,5

Цена: 131 644 руб.

Задвижки стальные клиновые ЗКЛ2-16 производство Китай применяются в системах водоснабжения, пожаротушения, а также в отопительных системах. Компания Илион предлагает купить задвижки стальные ЗКЛ2-16 со штурвалом в широком ассортименте: с ДУ от 50 до 400.
