Китай

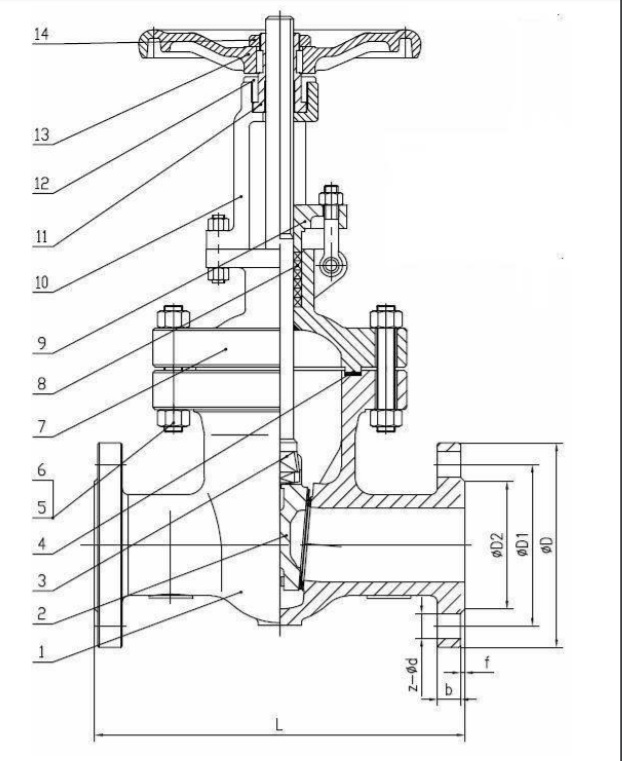

Чертежи

Технические данные

Наименование параметра	Значение
Проход условный ДУ, мм	50÷200
Давление рабочее РУ, МПа (кгс/см2)	4,0 (40)
Температура рабочей среды, °С	не более 425
Температура окружающей среды, °С	От -40 до +40
Рабочая среда	Вода, пар, неагрессивные жидкие среды
Управление	Ручное (маховик)
Присоединение к трубопроводу	фланцевое
Класс гермеичности	А

Основные детали и материалы

№	Наименование детали	Материал
1	Корпус	Сталь A352
2	Клин (диски)	Сталь A352 с наплавкой на клине из нерж. стали
3	Шпиндель	Сталь A352 DN200 - Нерж. сталь 20Х13
4	Прокладка	Нерж. сталь SS304+эластичный графит
5	Болты	Сталь A193
6	Гайки	Сталь A194
7	Крышка	Сталь A352
8	Сальниковая набивка	Эластичный графит
9	Фланец сальника	Сталь A352
10	Рамка	Сталь A352
11	Втулка шпинделя	ВЧШГ QT450
12	Гайка рамки	Сталь 25
13	Маховик	ВЧШГ QT350
14	Гайка маховика	Сталь 35

Основные габаритные и присоединительные размеры в мм

DN	øD	øD1	øD2	b	f	z/øD	L	Вес, кг
DN	øD	øD1	50	160	125	z/øD	L	100	21	2.5	4/18	250	18
80	195	160	135	28	2.5	8/18	310	30
100	230	190	160	30	3.2	8/23	350	42
150	300	250	216	32	3	8/25	450	90
200	375	320	280	39	3.7	12/30	550	150

Задвижка стальная ДУ-50

Диаметр условный (DN) мм.: 50
Вес, кг.: 18

Цена: по запросу

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80
Вес, кг.: 30

Цена: по запросу

Задвижка стальная ДУ-100

Диаметр условный (DN) мм.: 100
Вес, кг.: 42

Цена: по запросу

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150
Вес, кг.: 90

Цена: по запросу

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.: 200
Вес, кг.: 150

Цена: по запросу

Задвижки стальные 30с15нж производства Китай используют при проведении ремонтных или профилактических работ в трубопроводах для перекрытия потока рабочей среды в системах водоснабжения, теплоснабжения, пожаротушения и других. В зависимости от показателя ДУ цена задвижки стальные 30с15нж меняется, а также меняется и внешний вид изделия, и специфика его применения. Поэтому прежде чем купить задвижки стальные 30с15нж производства Китай, мы рекомендуем проконсультироваться со специалистами компании «ТД «Илион».
