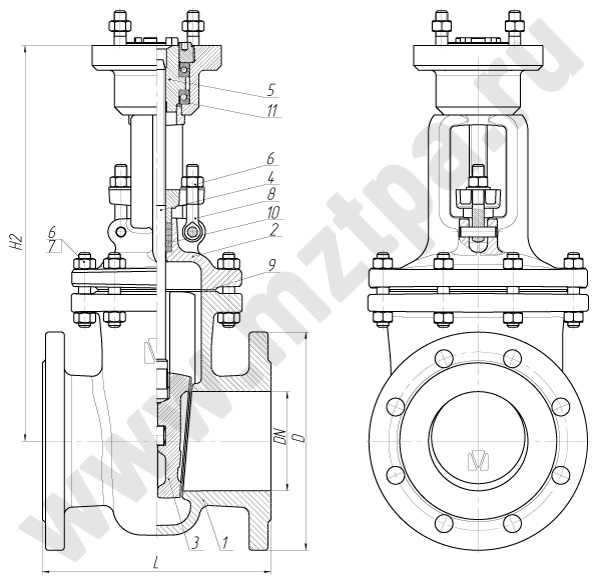

Чертежи

Задвижка стальная клиновая литая 30нж964нж

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30НЖ964НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин

Технические характеристики

Наименование параметра	Значение
Рабочая среда	Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды	от −60°С до +600°С
Условия эксплуатации	УХЛ1
Минимальная температура окружающего воздуха	−60°С

Материальное исполнение задвижек 30нж964нж

№	Наименование детали	Материал
1	Корпус	12Х18Н9ТЛ
2	Крышка	12Х18Н9ТЛ
3	Клин (диски)	12Х18Н9ТЛ
4	Шпиндель	12Х18Н9Т
5	Гайка шпинделя	латунь ЛС59—1
6	Гайка	12Х18Н9Т
7	Шпилька, болт	45Х14Н14В2М
8	Болт откидной	45Х14Н14В2М
9	Болт откидной или анкерный	45Х14Н14В2М
10	Уплотнение между корпусом и крышкой (прокладка, кольцо)	ТРГ
11	Набивка сальника	ТРГ
12	Подшипник	по ГОСТ 7872-89
13	Наплавка на кольце в корпусе	04Х19Н9С2

Габаритные размеры задвижек 30нж964нж

Наименование	DN	L	D	H2	Для подбора электропривода
Наименование	DN	L	D	H2	Тип присоединения электропривода	Момент, Н*м	Кол-во оборотов шпинделя
Задвижка 30нж964нж Ду 50	50	180	160	303	А	52	15
Задвижка 30нж964нж Ду 80	80	210	195	349	А	84	23
Задвижка 30нж964нж Ду 100	100	230	230	399	А	100	24
Задвижка 30нж964нж Ду 150	150	403	300	577	Б	190	33
Задвижка 30нж964нж Ду 200	200	419	360	690	Б	210	43
Задвижка 30нж964нж Ду 250	250	457	425	838	Б	280	43
Задвижка 30нж964нж Ду 300	300	500	485	986	В	400	53
Задвижка 30нж964нж Ду 350	350	550	550	1205	В	500	46
Задвижка 30нж964нж Ду 400	400	600	610	1270	В	710	52
Задвижка 30нж964нж Ду 500	500	700	730	1545	Г	1200	65

* Присоединительные размеры фланцев по ГОСТ 33259-2015

* Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.

Задвижка стальная Ду-50

Диаметр условный (DN) мм.: 50
Тип присоединения электропривода : А

Цена: по запросу

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80
Тип присоединения электропривода : А

Цена: по запросу

Задвижка стальная ДУ-100

Диаметр условный (DN) мм.: 100
Тип присоединения электропривода : А

Цена: по запросу

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150
Тип присоединения электропривода : Б

Цена: по запросу

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.: 200
Тип присоединения электропривода : Б

Цена: по запросу

Задвижка стальная ДУ-250

Диаметр условный (DN) мм.: 250
Тип присоединения электропривода :Б

Цена: по запросу

Задвижка стальная ДУ-300

Диаметр условный (DN) мм.: 300
Тип присоединения электропривода : В

Цена: по запросу

Задвижка стальная ДУ-350

Диаметр условный (DN) мм.: 350
Тип присоединения электропривода : В

Цена: по запросу

Задвижка стальная ДУ-400

Диаметр условный (DN) мм.: 400
Тип присоединения электропривода : В

Цена: по запросу

Задвижка стальная Ду-500

Диаметр условный (DN) мм.: 500
Тип присоединения электропривода : Г

Цена: по запросу

Задвижки стальные 30нж964нж применяют в трубопроводах с рабочими средами вода, пар, нефть, неагрессивные к стали газы и нефтепродукты. Широкий диапазон величины ДУ (от 50 до 500) приводит к тому, что цена на задвижки стальные 30нж964нж сильно различается в зависимости от этого показателя. Есть возможность приобрести задвижки стальные 30нж964нж как с ручным управлением с помощью маховика, так и с возможностью присоединения электропривода. Вы можете обратиться по телефонам, указанным на сайте компании Илион, и получить консультацию по всем вопросам, связанным с тем, для каких целей Вам необходимо купить задвижки стальные 30нж964нж.
