Кран шаровой стальной КБ муфтовый стандартнопроходной

Документы

Декларация

Паспорт «муфтовые»

Протокол испытаний образца

Сертификат соответствия требованиям

Чертежи

Материалы основных деталей

№	Название деталей	Материал (исполнение У1)	Материал (исполнение УХЛ1)
1	Корпус	Сталь 20	09Г2С
2	Пружинный блок	60С2А/65Г (покрытие хим.окс)	60С2А/65Г (покрытие хим.окс)
3	Кольцо опорное	08кп (оцинкованная)	08кп (оцинкованная)
4	Седло	Ф-4К20	Ф-4К20
5	Пробка шаровая	20Х13, AISI 304	20Х13, AISI 304
6	Шток	20Х13	20Х13
7	Рукоятка	Сталь 3	Сталь 3
8	Кольцо упорное	Фторопласт Ф-4К20, Ф-4	Фторопласт Ф-4К20, Ф-4
9	Гайка самостопорящаяся	Оцинкованная сталь с полимером	Оцинкованная сталь с полимером
10	Уплотнение узла горловины	Фторсилоксан	Фторсилоксан
11	Уплотнение седла	Силоксан	Силоксан

Технические характеристики

Основные сведения

Параметр	Описание
Нормативный документ на изготовление	ТУ 28.14.13-001-74435848-2025
Давление номинальное, МПа (кгс/см²)	DN 15-50: 4(40); DN 65-200: 1,6 (16), 2,5 (25)
Класс герметичности	А по ГОСТ 9544
Температура окружающей среды	У1 (от -40°С до +80°С), УХЛ1 (от -60°С до +80°C)
Температура рабочей среды	У1 (от -40°С до +200°С), УХЛ1 (от -60°С до +200°С)

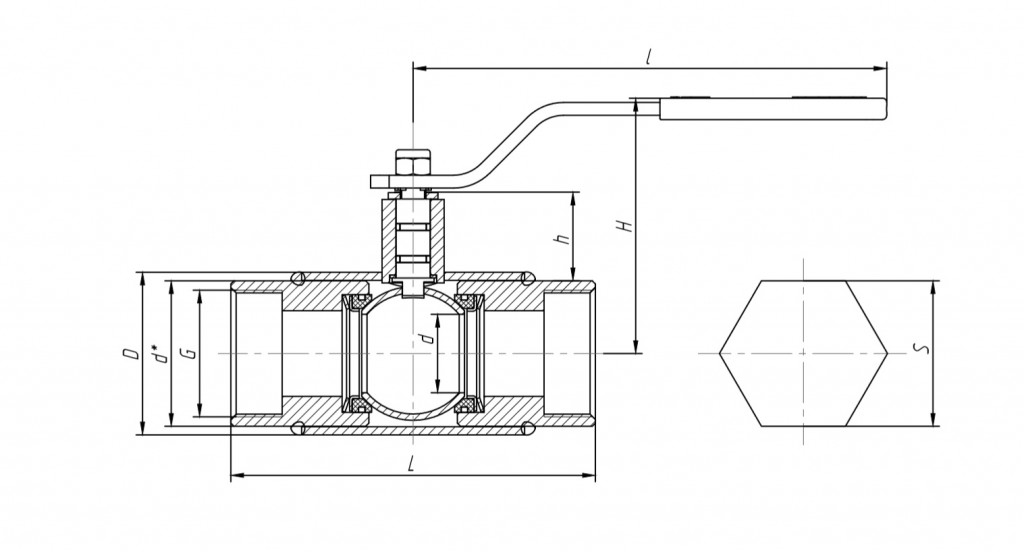

Габаритные и присоединительные размеры

DN	PN	Каталожный артикул	d	S	D	G	h	H	l	L	Масса, кг
15	40	КШ.М.015.40	10	27	38/42	1/2"	20	102	175	135	1
20	40	КШ.М.020.40	15	32	42	3/4"	20	104	175	135	1.1
25	40	КШ.М.025.40	18	41	48	1"	19	106	175	135	1.3
32	40	КШ.М.032.40	24	—	57	1 1/4"	20	111	175	135	1.6
40	40	КШ.М.040.40	30	—	60	1 1/2"	41	111	221	155	2.2
50	40	КШ.М.050.40	37	—	76	2"	39	119	221	170	3.4
65	25	КШ.М.065.25	47	—	89	2 1/2"	39	126	221	190	4.5
80	25	КШ.М.080.25	63	—	114	3"	56	158	316	200	6.7
100	25	КШ.М.100.25	75	—	133	4"	55	167	316	240	11.5

Кран шаровой КБ муфтовый Ду15 Ру40 стандартнопроходной

DN, мм.: 15; PN: 40
Вес, кг.: 1

Цена: по запросу

Кран шаровой КБ муфтовый Ду20 Ру40 стандартнопроходной

DN, мм.: 20; PN: 40
Вес, кг.: 1,1

Цена: по запросу

Кран шаровой КБ муфтовый Ду25 Ру40 стандартнопроходной

DN, мм.: 25; PN: 40
Вес, кг.: 1,3

Цена: по запросу

Кран шаровой КБ муфтовый Ду32 Ру40 стандартнопроходной

DN, мм.: 32 ; PN: 40
Вес, кг.: 1,6

Цена: по запросу

Кран шаровой КБ муфтовый Ду40 Ру40 стандартнопроходной

DN, мм.: 40; PN: 40
Вес, кг.: 2,2

Цена: по запросу

Кран шаровой КБ муфтовый Ду50 Ру40 стандартнопроходной

DN, мм.: 50; PN: 40
Вес, кг.: 3,4

Цена: по запросу

Кран шаровой КБ муфтовый Ду65 Ру25 стандартнопроходной

DN, мм.: 65; PN: 25
Вес, кг.: 4,5

Цена: по запросу

Кран шаровой КБ муфтовый Ду80 Ру25 стандартнопроходной

DN, мм.: 80; PN: 25
Вес, кг.: 6,7

Цена: по запросу

Кран шаровой КБ муфтовый Ду100 Ру25 стандартнопроходной

DN, мм.: 100; PN: 25
Вес, кг.: 11,5

Цена: по запросу

Краны шаровые КБ стальные муфтовые стандартнопроходные применяются в качестве запорного устройства на трубопроводах различного промышленного, хозяйственного и бытового назначения. В качестве рабочей среды может использоваться вода, этиленгликоль, ГСМ, нефтепродукты. Диапазон рабочих температур от -40 до +200 для рабочей среды и от -40 до +80 для окружающей среды. Класс герметичности А. Средний срок службы 30 лет, гарантия 60 месяцев со дня ввода в эксплуатацию.

Так как представлены 9 модификаций данного изделия , цена на краны шаровые КБ стальные приварные стандартнопроходные зависит от выбора конкретной модели. Обращайтесь в ООО «ТД «Илион» , и мы поможем выбрать и купить краны шаровые стальные муфтовые КБ.
