Кран шаровой сталь КБ под приварку стандартнопроходной

Документы

Декларация

Паспорт «приварные»

Протокол испытаний образца

Сертификат соответствия требованиям

Чертежи

Материалы основных деталей

№	Название деталей	Материал (исполнение У1)	Материал (исполнение УХЛ1)
1	Корпус	Сталь 20	09Г2С
2	Пружинный блок	60С2А / 65Г (покрытие хим.окс)	60С2А / 65Г (покрытие хим.окс)
3	Кольцо опорное	Оцинкованная сталь	Оцинкованная сталь
4	Седло	Ф-4К20	Ф-4К20
5	Пробка шаровая	20Х13, AISI 304	20Х13, AISI 304
6	Шток	20Х13	20Х13
7	Рукоятка	Сталь 3	Сталь 3
8	Кольцо упорное	Фторопласт Ф-4К20, Ф-4	Фторопласт Ф-4К20, Ф-4
9	Гайка самостопорящаяся	Оцинкованная сталь с полимером	Оцинкованная сталь с полимером
10	Уплотнение узла горловины	Фторсилоксан	Фторсилоксан
11	Уплотнение седла	Силоксан	Силоксан

Технические характеристики

Основные сведения

Параметр	Значение
Нормативный документ на изготовление	ТУ 28.14.13-001-74435848-2025
Давление номинальное PN, МПа (кгс/см²)	DN 15-50: 4,0 (40); DN 65-200: 1,6 (16), 2,5 (25)
Класс герметичности	А по ГОСТ 9544
Температура окружающей среды	У1 (от -40°С до +80°С), УХЛ1 (от -60°С до +80°С)
Температура рабочей среды	У1 (от -40°С до +200°С), УХЛ1 (от -60°С до +200°С)

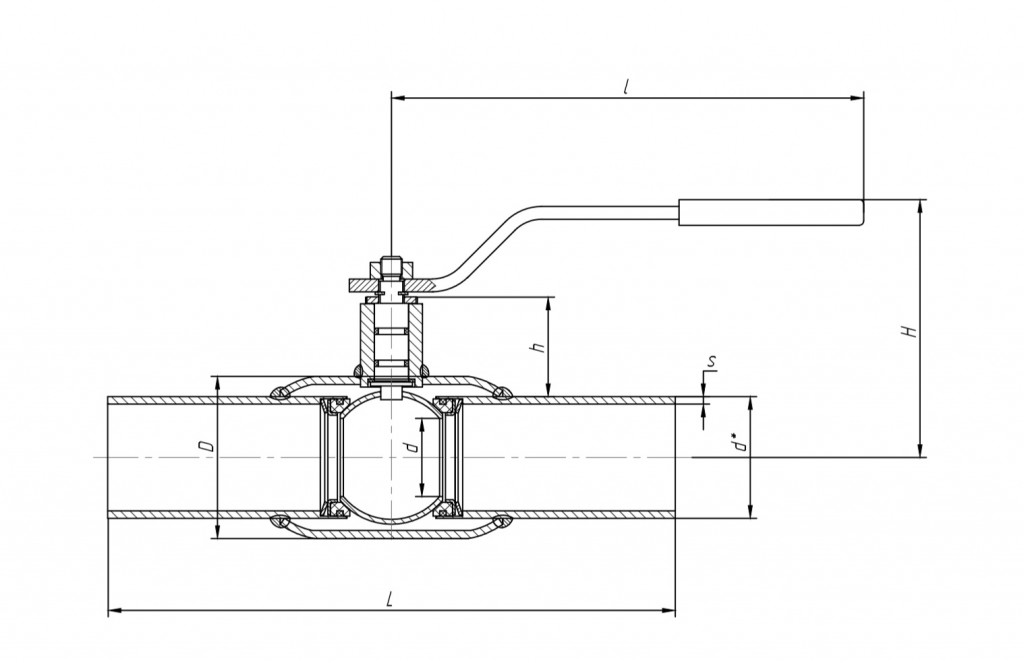

Габаритные и присоединительные размеры

DN	PN	Каталожный артикул	d	D_н	S	D	h	H	L	Вес, кг
15	40	КШ.П.015.40	10	21,3	2,8	38/42	26	102	175	0,7
20	40	КШ.П.020.40	15	26,8	2,8	42	25	104	175	0,8
25	40	КШ.П.025.40	18	33,5	3,2	48	23	106	175	1,1
32	40	КШ.П.032.40	24	38/42,3	3/3,2	57	25	110	175	1,4
40	40	КШ.П.040.40	30	48	3,5	60	43	111	221	1,9
50	40	КШ.П.050.40	37	57	3,5	76	47	119	221	2,3
65	25	КШ.П.065.25	47	76	3,5	89	44	126	221	3,3
80	25	КШ.П.080.25	63	89	4	114	67	158	316	4,9
100	25	КШ.П.100.25	75	108	4	—	67	168	336	5,5
125	25	КШ.П.125.25	100	133	5	180	96	198	525	13,5
150	25	КШ.П.150.25	125	159	6	219	98	214	525	18,8
200	25	КШ.П.200.25	148	219	8	273	91	236	525	35,2

Кран шаровой КБ приварной Ду15 Ру40 стандартнопроходной

DN, мм.: 15; PN: 40
Вес, кг.: 0,7

Цена: по запросу

Кран шаровой КБ приварной Ду20 Ру40 стандартнопроходной

DN, мм.: 20; PN: 40
Вес, кг.: 0,8

Цена: по запросу

Кран шаровой КБ приварной Ду25 Ру40 стандартнопроходной

DN, мм.: 25; PN: 40
Вес, кг.: 1,1

Цена: по запросу

Кран шаровой КБ приварной Ду32 Ру40 стандартнопроходной

DN, мм.: 32; PN: 40
Вес, кг.: 1,4

Цена: по запросу

Кран шаровой КБ приварной Ду40 Ру40 стандартнопроходной

DN, мм.: 40; PN: 40
Вес, кг.: 1,9

Цена: по запросу

Кран шаровой КБ приварной Ду50 Ру40 стандартнопроходной

DN, мм.: 50; PN: 40
Вес, кг.: 2,3

Цена: по запросу

Кран шаровой КБ приварной Ду65 Ру25 стандартнопроходной

DN, мм.: 65; PN: 25
Вес, кг.: 3,3

Цена: по запросу

Кран шаровой КБ приварной Ду80 Ру25 стандартнопроходной

DN, мм.: 80; PN: 25
Вес, кг.: 4,9

Цена: по запросу

Кран шаровой КБ приварной Ду100 Ру25 стандартнопроходной

DN, мм.: 100; PN: 25
Вес, кг.: 6,6

Цена: по запросу

Кран шаровой КБ приварной Ду125 Ру25 стандартнопроходной

DN, мм.: 125; PN: 25
Вес, кг.: 13,5

Цена: по запросу

Кран шаровой КБ приварной Ду150 Ру25 стандартнопроходной

DN, мм.: 150; PN: 25
Вес, кг.: 18,8

Цена: по запросу

Кран шаровой КБ приварной Ду200 Ру25 стандартнопроходной

DN, мм.: 200; PN: 25
Вес, кг.: 35,2

Цена: по запросу

Краны шаровые КБ стальные приварные стандартнопроходные используются в качестве запорного устройства на трубопроводах различного промышленного, хозяйственного и бытового назначения. Изделия управляются с помощью рычага и пригодны для работы при температуре рабочей среды от -40 до +200 и окружающей среды от -40 до +80. Класс герметичности А. Средний срок службы 30 лет, гарантия 60 месяцев со дня ввода в эксплуатацию.

Пригодны для работы в воде, паре, ГСМ, этиленгликоле и нефтепродуктах, не агрессивных к материалам изделия. Поскольку имеются модификации с параметром ДУ от 15 до 200 , цена на краны шаровые КБ стальные приварные стандартнопроходные варьируется. Подробную информацию можно получить в отделе продаж ООО «ТД «Илион». Обращайтесь к нам , чтобы оформить заказ и купить краны шаровые стальные приварные КБ.
