Кран шаровой КБ фланцевый стандартнопроходной

Документы

Декларация

Паспорт «фланцевые»

Протокол испытаний образца

Сертификат соответствия требованиям

Чертежи

Материалы основных деталей

№	Название деталей	Материал (исполнение У1)	Материал (исполнение УХЛ1)
1	Корпус	Сталь 20	09Г2С
2	Пружинный блок	60С2А / 65Г (покрытие хим.окс)	60С2А / 65Г (покрытие хим.окс)
3	Кольцо опорное	08кп (оцинкованная)	08кп (оцинкованная)
4	Седло	Ф-4К20	Ф-4К20
5	Пробка шаровая	20Х13, AISI 304	20Х13, AISI 304
6	Шток	20Х13	20Х13
7	Рукоятка	Сталь 3	Сталь 3
8	Кольцо упорное	Фторопласт Ф-4К20, Ф-4	Фторопласт Ф-4К20, Ф-4

Технические характеристики

Основные сведения

Параметр	Описание
Нормативный документ на изготовление	ТУ 28.14.13-001-74435848-2025
Давление номинальное PN, МПа (кгс/см²)	DN 15-50: 4 (40); DN 65-200: 1,6 (16), 2,5 (25)
Класс герметичности	А по ГОСТ 9544
Температура окружающей среды	У1 (от -40°С до +80°С), УХЛ1 (от -60°С до +80°C)
Температура рабочей среды	У1 (от -40°С до +200°С), УХЛ1 (от -60°С до +200°С)

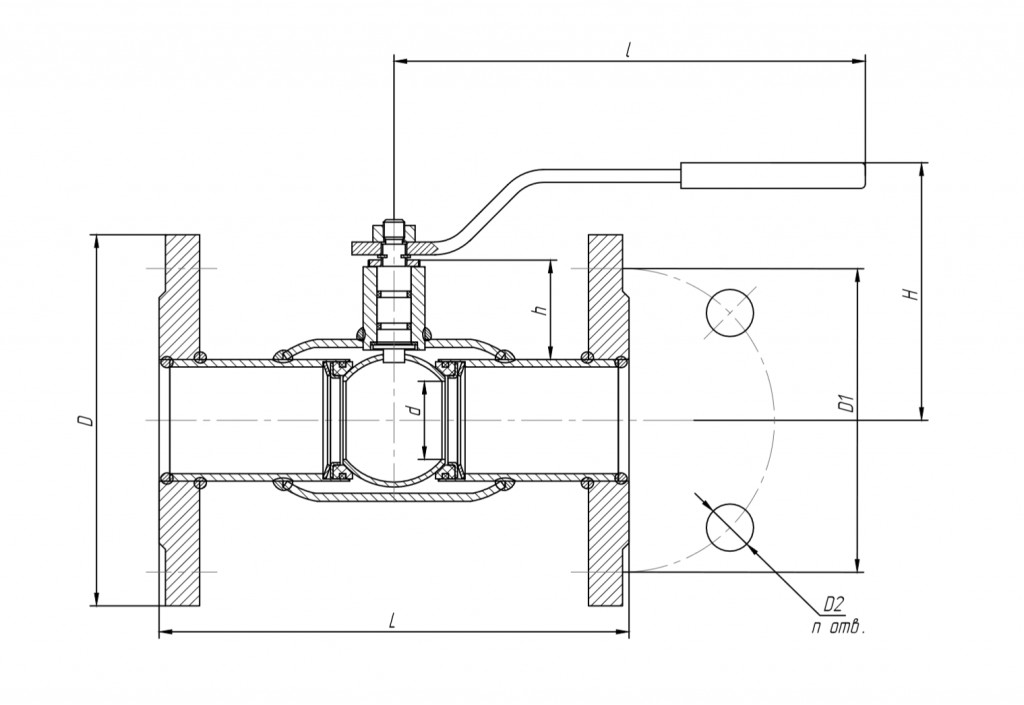

Габаритные и присоединительные размеры

DN (мм)	PN (кгс/см²)	Каталожный артикул	d (мм)	D (мм)	D1 (мм)	D2 (мм)	n отв. (шт)	h (мм)	H (мм)	l (мм)	L (мм)	Масса (кг)
15	40	КШ.Ф.015.40	10	95	65	14	4	26	102	175	120	1.7
20	40	КШ.Ф.020.40	15	105	75	14	4	25	104	175	120	2.3
25	40	КШ.Ф.025.40	18	115	85	14	4	23	106	175	140	2,6
32	40	КШ.Ф.032.40	24	135	100	18	4	25	110	175	140	3.6
40	40	КШ.Ф.040.40	30	145	110	18	4	43	111	221	165	4,5
50	40	КШ.Ф.050.40	37	160	125	18	4	47	119	221	180	5,7
65	16	КШ.Ф.065.16	47	180	145	18	4	44	126	221	200	8
65	25	КШ.Ф.065.25	47	180	145	18	8	44	126	221	200	7,8
80	16	КШ.Ф.080.16	63	195	160	18	4	67	158	316	210	10,5
80	25	КШ.Ф.080.25	63	195	160	18	8	67	158	316	210	11
100	16	КШ.Ф.100.16	75	215	180	18	8	67	168	316	230	13,5
100	25	КШ.Ф.100.25	75	230	190	22	8	67	168	316	230	15,5
125	16	КШ.Ф.125.16	100	245	210	18	8	96	198	525	350	27,6
125	25	КШ.Ф.125.25	100	270	220	26	8	96	198	525	350	32
150	16	КШ.Ф.150.16	125	280	240	22	8	98	214	525	380	38
150	25	КШ.Ф.150.25	125	300	250	26	8	98	214	525	380	42
200	16	КШ.Ф.200.16	148	335	295	22	12	91	236	525	450	56
200	25	КШ.Ф.200.25	148	360	310	26	12	91	236	525	450	63

Кран шаровой КБ фланцевый Ду15 Ру40 стандартнопроходной

DN, мм.: 15; PN: 40
Вес, кг.: 1,7

Цена: по запросу

Кран шаровой КБ фланцевый Ду20 Ру40 стандартнопроходной

DN, мм.: 20; PN: 40
Вес, кг.: 2,3

Цена: по запросу

Кран шаровой КБ фланцевый Ду25 Ру40 стандартнопроходной

DN, мм.: 25; PN: 40
Вес, кг.: 2,6

Цена: по запросу

Кран шаровой КБ фланцевый Ду32 Ру40 стандартнопроходной

DN, мм.: 32; PN: 40
Вес, кг.: 3,6

Цена: по запросу

Кран шаровой КБ фланцевый Ду40 Ру40 стандартнопроходной

DN, мм.: 40; PN: 40
Вес, кг.: 4,5

Цена: по запросу

Кран шаровой КБ фланцевый Ду50 Ру40 стандартнопроходной

DN, мм.: 50; PN: 40
Вес, кг.: 5,7

Цена: по запросу

Кран шаровой КБ фланцевый Ду65 Ру16 стандартнопроходной

DN, мм.: 65; PN: 16
Вес, кг.: 8

Цена: по запросу

Кран шаровой КБ фланцевый Ду65 Ру25 стандартнопроходной

DN, мм.: 65; PN: 25
Вес, кг.: 7,8

Цена: по запросу

Кран шаровой КБ фланцевый Ду80 Ру16 стандартнопроходной

DN, мм.: 80; PN: 16
Вес, кг.: 10,5

Цена: по запросу

Кран шаровой КБ фланцевый Ду80 Ру25 стандартнопроходной

DN, мм.: 80; PN: 25
Вес, кг.: 11

Цена: по запросу

Кран шаровой КБ фланцевый Ду100 Ру16 стандартнопроходной

DN, мм.: 100; PN: 16
Вес, кг.: 13,5

Цена: по запросу

Кран шаровой КБ фланцевый Ду100 Ру25 стандартнопроходной

DN, мм.: 100; PN: 25
Вес, кг.: 15,5

Цена: по запросу

Кран шаровой КБ фланцевый Ду125 Ру16 стандартнопроходной

DN, мм.: 125; PN: 16
Вес, кг.: 27,6

Цена: по запросу

Кран шаровой КБ фланцевый Ду125 Ру25 стандартнопроходной

DN, мм.: 125; PN: 25
Вес, кг.: 32

Цена: по запросу

Кран шаровой КБ фланцевый Ду150 Ру16 стандартнопроходной

DN, мм.: 150; PN: 16
Вес, кг.: 38

Цена: по запросу

Кран шаровой КБ фланцевый Ду150 Ру25 стандартнопроходной

DN, мм.: 150; PN: 25
Вес, кг.: 42

Цена: по запросу

Кран шаровой КБ фланцевый Ду200 Ру16 стандартнопроходной

DN, мм.: 200; PN: 16
Вес, кг.: 56

Цена: по запросу

Кран шаровой КБ фланцевый Ду200 Ру25 стандартнопроходной

DN, мм.: 200; PN: 25
Вес, кг.: 63

Цена: по запросу

Предлагаем купить краны шаровые КБ стальные фланцевые стандартнопроходные предназначены для работы в средах:

- Вода;
- ГСМ;
- Этиленгликоль;
- Пар;
- Нефтепродукты, не агрессивные к материалам изделия.

Краны шаровые фланцевые КБ работают при температуре рабочей среды от -40 до +200 и окружающей среды от -40 до +80, управляются с помощью рычага. Класс герметичности А. Широкий выбор размеров ДУ от 15 до 200 позволит Вам сделать оптимальный выбор для реализации Вашего технического решения. Цена на краны шаровые КБ стальные фланцевые стандартнопроходные зависит от выбранного изделия. Обращайтесь в отдел ООО «ТД «Илион» для получения консультации и оформления заказа.
