Кран шаровой латунь со спускником 1012 ВР никель полнопроходной рычаг AQUASFERA

Документы

Сертификат соответствия

Паспорт

Гигиенический сертификат

Страховка

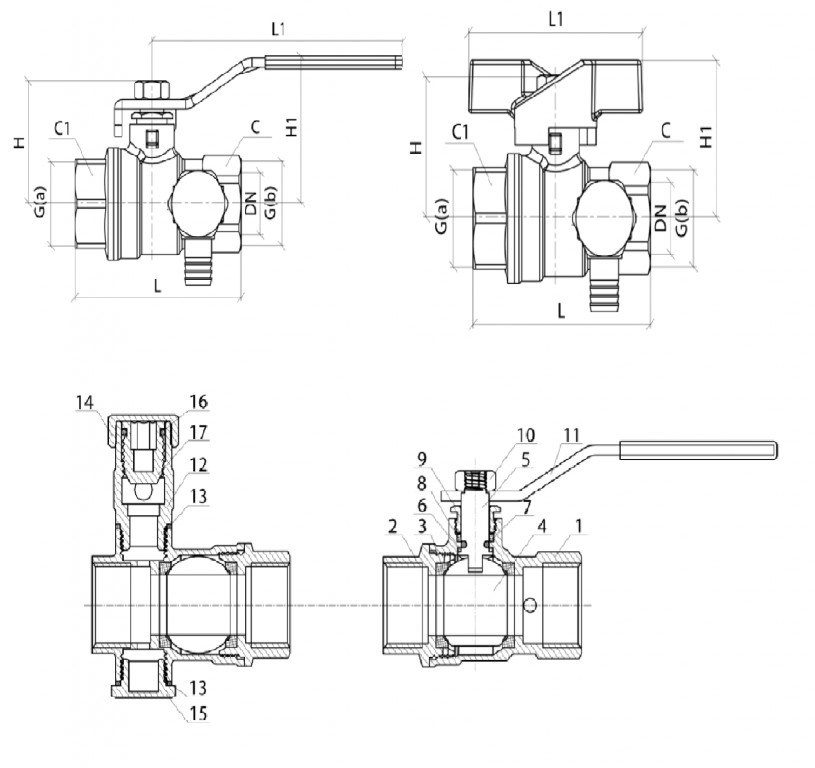

Чертежи

Детали

Материал

Покрытие

1

Корпус

Латунь

Никель

2

Корпус

Латунь

Никель

3

Уплотнение шара

Тефлон

-

4

Шар

Латунь

Хром

5

Шток

Латунь

Без покрытия

6

Антифрикционное уплотнение

Тефлон

-

7

Уплотнение штока

Этилен-пропиленовый каучук

-

8

Уплотнение сальника

Тефлон

-

9

Гайка сальника

Латунь

Без покрытия

10

Гайка

Конструкционная сталь

Цинк

11

Ручка-рычаг/ бабочка

Конструкционная сталь/ алюминиевый сплав

Цинк/порошковая краска красного цвета

12

Корпус спускной части крана

Латунь

Никель

13

Уплотни- тельное кольцо

Тефлон/ Фибра

-

14

Заглушка

Латунь

Никель

15

Заглушка

Латунь

Никель

 16

Уплотнительное кольцо

Этилен-пропиленовый каучук

-

17

Плунжер

Латунь

Без покрытия

Технические характеристики



Наименование параметра Значение
Инжинерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип шаровой

Материал / Покрытие

латунь / никель

Вид

со спускником
Тип присоединения внутренняя резьба
Тип устройства полнопроходной
Тип затвора ручной, рычаг или бабочка
Температура рабочей среды от -20°С до +150°С
Класс герметичности класс А по ГОСТ Р 54808
Средний ресурс до замены 25000 циклов



Габаритные размеры

н/н

DN

G

L,

мм

H,

мм

L1,

мм

H1,

мм

PN,

бар

Вес, г

1012-01

15

1/2"

58

37.5

85

45

40

254

1012-02

20

3/4"

64

41.5

105

48

30

389

1012-03

25

1"

77

45.5

105

52

25

511

1013-01

15 1/2" 58 37.5 55 42 40 236









Кран шаровой латунный со спускником 1012 ВР никель Aquasfera является запорной арматурой комбинированного типа, выполняя также функцию тройника с пробкой. Изделие выпускается в двух вариантах исполнения ручки: бабочка и рычаг. Кран шаровой латунный со спускником 1012 Aquasfera имеет внутреннюю резьбу для присоединения к водопроводным системам, системам отопления, пожаротушения и другим инженерным коммуникациям. Изделие полнопроходного типа, кран не может выступать в качестве регулирующей арматуры. Средний срок службы составляет 25 лет, гарантия 5 лет. Кран шаровой латунный со спускником 1012 Aquasfera можно купить на сайте www.ilion-spb.ru.
