Паспорт
Присоединительная резьба, дюйм
1/2”
3/4”
Номинальный диаметр DN, мм (ГОСТ 21345-2005)
15
20
Номинальное давление PN, МПа (ГОСТ26349-84, ГОСТ 356-80)
2.5
Диапазон рабочих температур, ºС
от −20 до +90
Температура окружающей среды, ºС
от −20 до +60
Максимальное усилие на рукоятке, Н·м
10
Герметичность затвора
класс «А»
Резьба присоединительная (ГОСТ 6357-81)
трубная цилиндрическая
Показатели безотказности
средний полный срок службы
30 лет
средний полный ресурс
55 000 циклов
наработка на отказ
25 000 циклов
Наименование
Материал
Большой полукорпус (1)
Латунь ЛС 59-21
Малый полукорпус (2)
Латунь ЛС 59-2
Затвор шаровой (3)
Кольцо седельное (4)
Фторопласт-43
Шток (5)
Уплотнитель сальниковый (6)
Фторопласт-4
Втулка сальниковая (7)
Латунь ЛС 58-32
Ручка-рычаг (8)
Сталь Ст3КП4
Гайка крепления рукояти (9)
Латунь ЛС 58-3
Уплотнение (10)
Каучук бутадиен-нитрильный5
Штуцер (11)
Накидная гайка (12)
Рассекатель (13)
Пластик АВС
Артикул
DN
Присоед. резьба, G
Вес, г

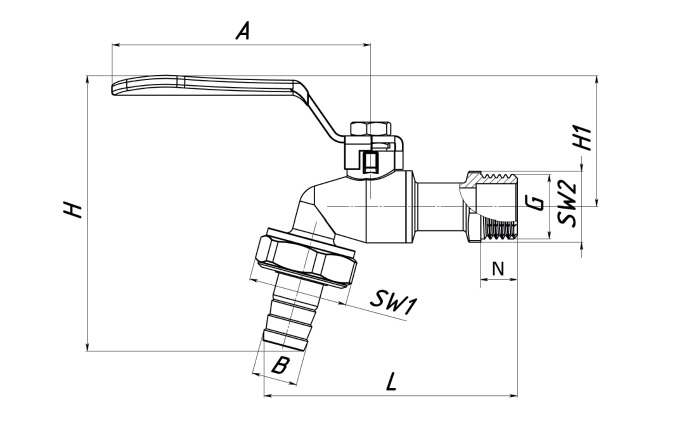

Габаритные размеры, мм
L
A
H
N
B
SW1
SW2
VG-105101
Кран водоразборный ручка-рычаг V&G используется в качестве запорной арматуры в трубопроводах для перекрытия и открывания потока в трубопроводах хозяйственного и питьевого назначения, а также в системах подачи сжатого воздуха, в промышленных системах со средами, неагрессивными к латуни, отопительных системах и многих других. Водоразборный кран нельзя использовать для регулирования объёма подаваемой в трубопровод среды. Кран является полнопроводным, сделан из горячепрессованной латуни.
Изделие работает при температурах среды от - 30 °С до + 120 °С
Средний срок службы: 30 лет
Средний ресурс: 55 000 циклов
Заказать кран водоразборный ручка-рычаг V&G можно на сайте компании ООО «ТД «Илион».
