Краны шаровые для манометров Aquasfera

Документы

Сертификат соответствия

Паспорт

Гигиенический сертификат

Страховка

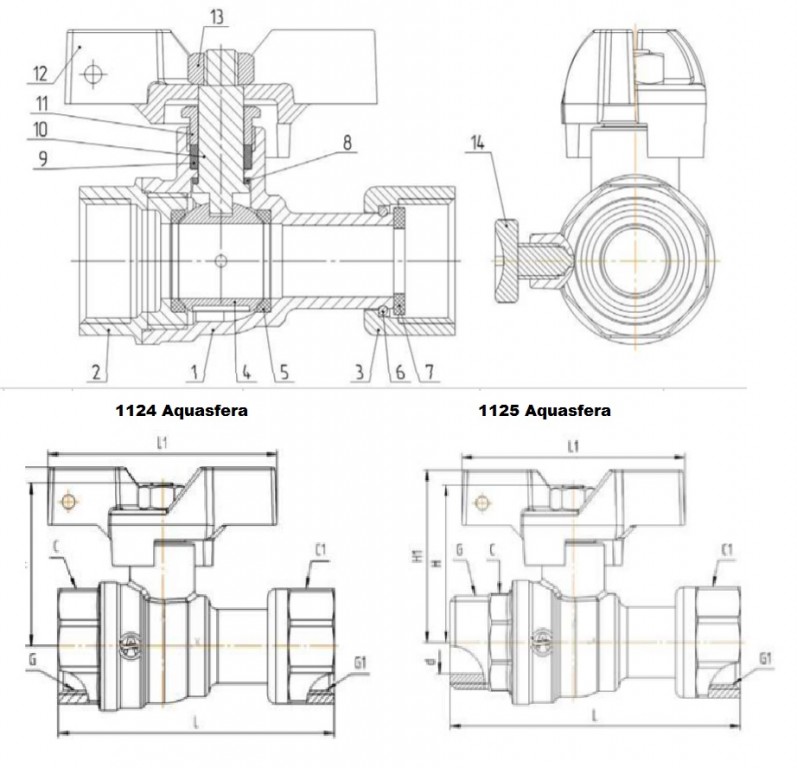

Чертежи

№	Детали	Материал	Покрытие
1	Ручка-рычаг/ бабочка	Конструкционная сталь	Цинк/порошковая краска красного
2	Муфта	Латунь	Никель
3	Уплотнение шара	Тефлон	-
4	Шар	Латунь	Хром
5	Антифрикционное уплотнение	Тефлон	-
6	Шток	Латунь	Без покрытия
7	Уплотнение сальника	Тефлон	-
8	Гайка сальника	Латунь	Без покрытия
9	Корпус	Латунь	Никель
10	Уплотнительная прокладка	Этилен-пропиленовый каучук	-
11	Пробка	Латунь	Никель
12	Корпус спускной части крана	Латунь	Никель
13	Плунжер	Латунь	Без покрытия
14	Гайка	Конструкционная сталь	Никель
15	Колпачок	Пластик белый	-
16	Уплотненительное кольцо	Этилен-пропиленовый каучук	-

Технические характеристики

Наименование параметра	Значение
Тип	3-ходовой
Инжинерная система	Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Температура рабочей среды	от -20°С до +150°С
Материал	латунь
Материал покрытия	никель
Класс герметичности	класс А по ГОСТ 54808
Тип присоединения	НР/нак. гайка / ВР/нак. гайка

Габаритные размеры

н/н	DN	G	L, мм	H, мм	L1, мм	H1, мм	PN, бар	Масса, г
1124-01	15	G1/2" x G1/4"	60,5	34,5	55	39	40	144
1124-02		G1/2" x G1/2"	66,5	34,5	55	39		170
1124-03		G1/2" x M20x1,5	66,5	34,5	55	39		172
1125-01		G1/2" x G1/4"	65	34,5	55	39		151
1125-02		G1/2" x G1/2"	72	34,5	55	39		176
1125-03		G1/2" x M20x1,5	72	34,5	55	39		178

Кран для манометра 3-ходовой латунь 1124 никель ВР/нак. гайка G1/2"-G1/4"

ДУ, мм.: 15
Вес, кг.: 0,144

Цена: 232,90 руб.

Кран для манометра 3-ходовой латунь 1124 никель ВР/нак. гайка G1/2"

ДУ, мм.: 15
Вес, кг.: 0,170

Цена: 275 руб.

Кран для манометра 3-ходовой латунь 1124 никель ВР/нак. гайка G1/2"-М20х1,5

ДУ, мм.: 15
Вес, кг.: 0,172

Цена: 274,90 руб.

Кран для манометра 3-ходовой латунь 1125 никель НР/нак. гайка G1/2"-G1/4"

ДУ, мм.: 15
Вес, кг.: 0,151

Цена: 244,20 руб.

Кран для манометра 3-ходовой латунь 1125 никель НР/нак. гайка G1/2"

ДУ, мм.: 15
Вес, кг.: 0,176

Цена: 284,50 руб.

Кран для манометра 3-ходовой латунь 1125 никель НР/нак. гайка G1/2"-М20х1,5

ДУ, мм.: 15
Вес, кг.: 0,178

Цена: 284,50 руб.

Краны шаровые латунные для подключения манометра Aquasfera представляют собой запорную арматуру для присоединения манометра к участкам трубопроводов систем водоснабжения, отопления, пожаротушения и другим инженерным коммуникациям с помощью соединения «внутренняя резьба/накручивающаяся гайка». Изделие имеет никелированое покрытие, ручку «бабочка», полный тип проточной части. Температура рабочей среды должна быть от -20°С до +150°С. Купить кран шаровой латунный для подключения манометра Aquasfera можно на сайте ООО «ТД «Илион» » www.ilion-spb.ru.
