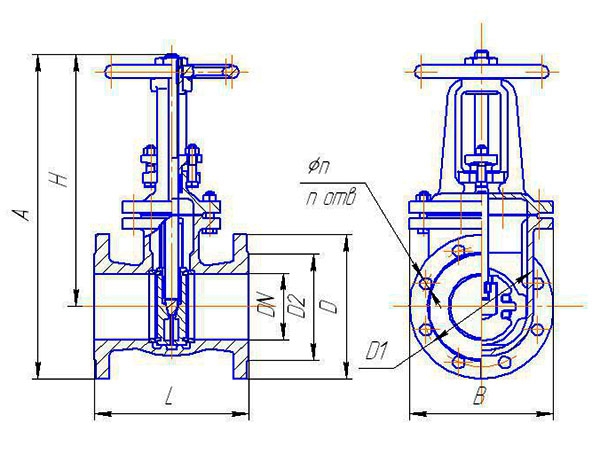

Чертежи



Технические характеристики

DN, ммD, ммD1, ммD2, ммL, ммH, ммd, ммnA, ммB, ммPNМасса, кг
50 125×125 125 102 180 245 18 4 310 125 16 11,5
80 150×150 160 133 210 310 18 4 385 172 16 19
100 215 180 158 230 380 18 8 485 214 16 30,5
125 245 210 184 255 430 18 8 550 248 16 42
150 280 240 212 280 500 22 8 640 284 16 58
200 335 295 268 330 650 22 8/12* 820 360 10/16 99
250 405 355 320 450 740 26 12 945 420 10 185
300 460 410 370 500 925 26 12 1155 516 10 270



Условный проход DN, мм: 50
Масса, кг: 11,5
Цена: по запросу
Условный проход DN, мм: 80
Масса, кг: 19
Цена: по запросу
Условный проход DN, мм: 100
Масса, кг: 30,5
Цена: по запросу
Условный проход DN, мм: 125
Масса, кг: 42
Цена: по запросу
Условный проход DN, мм: 150
Масса, кг: 58
Цена: по запросу
Условный проход DN, мм: 200
Масса, кг: 99
Цена: по запросу
Условный проход DN, мм: 250
Масса, кг: 185
Цена: по запросу
Условный проход DN, мм: 300
Масса, кг: 270
Цена: по запросу





Задвижка 30ч6бр  параллельная с выдвижным шпинделем устанавливается в качестве запорного устройства на трубопроводах.

Присоединение задвижки 30ч6бр к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.

Установочное положение 30ч6бр любое, кроме положения – маховиком вниз.

Вид управления задвижки чугунной 30ч6бр – ручной привод.

Рабочая среда – вода, пар, температурой не более +2250С.

Рабочая среда подается с любой стороны задвижки.

Герметичность затвора соответствует классу «D» по ГОСТ 9544.

Материал:

  • ● корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
  • ● уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).

Уплотнение между корпусом и крышкой – паронит.

Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.

Задвижки 30ч6бр соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.

Полный средний срок службы не менее 10 лет.

Задвижки 30ч6бр изготавливаются на давление до 16 атмосфер (1,6 МПа)
