ЛАЗ

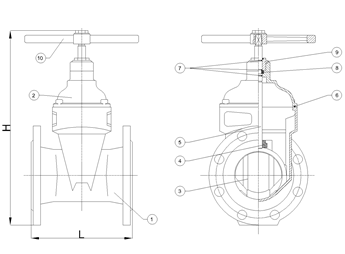

Чертежи

Материал основных деталей

1	Корпус	Чугун СЧ25
2	Крышка	Чугун СЧ25
3	Клин	Чугун СЧ25 обрезиненный (ЭПДМ)
4	Гайка шпинделя	Бронза
5	Шпиндель	НЖ
6	Прокладка крышки	Резина
7	Уплотнительные кольца	Резина
8	Втулка	Бронза
9	Упорная гайка	Чугун СЧ25
10	Маховик	Чугун СЧ25

Основные технические данные

Наименование параметра	Показатель
Диаметр условного прохода Dn, мм	40	50	65	80	100	125	150	200	250	300	350	400	500
Масса, кг, не более	10	12	16	20	27	29	46	64	94	110	126	186	322
Строительная длина L, мм, ГОСТ 3706-83	140	150	170	180	190	200	210	230	250	270	290	310	350
Габаритная высота H, мм.	300	285	330	360	410	490	540	640	790	870	1100	1250	1450
Условное давление Pn, МПа (кгс/см2)	1,6 (16)							1,0 (10)
Температура рабочей среды	От минус 5°С до плюс 95°С
Максимально допустимая температура	до плюс 120°С
Протечки затвора, см3/мин, не более	0,2	0,3	0,4	0,48	0,6	0,8	0,9	1,2	1,5	1,8		2,4
Величина рабочего хода затвора, обороты	6,5-7,5	8-9,5	10-12	12-14	16-19	21-25	26-31	31-32	34-37	45-48		60-63
Максимально допустимый крутящий момент на шпинделе, Нм, не более	20	25	40	50	70	90	110	170	185	200		230
Средний ресурс до списания, цикл, ч, не менее	1000
Средняя наработка на отказ/цикл	600

Задвижка чугунная Ду-40

Диаметр корпуса: 40
Масса, кг: 10

Цена: по запросу

Задвижка чугунная Ду-50

Диаметр корпуса: 50
Масса, кг: 12

Цена: по запросу

Задвижка чугунная Ду-65

Диаметр корпуса: 65
Масса, кг: 16

Цена: по запросу

Задвижка чугунная Ду-80

Диаметр корпуса: 80
Масса, кг: 20

Цена: по запросу

Задвижка чугунная Ду-100

Диаметр корпуса: 100
Масса, кг: 27

Цена: по запросу

Задвижка чугунная Ду-125

Диаметр корпуса: 125
Масса, кг: 29

Цена: по запросу

Задвижка чугунная Ду-150

Диаметр корпуса: 150
Масса, кг: 46

Цена: по запросу

Задвижка чугунная Ду-200

Диаметр корпуса: 200
Масса, кг: 64

Цена: по запросу

Задвижка чугунная Ду-250

Диаметр корпуса: 250
Масса, кг: 94

Цена: по запросу

Задвижка чугунная Ду-300

Диаметр корпуса: 300
Масса, кг: 110

Цена: по запросу

Задвижка чугунная Ду-350

Диаметр корпуса: 350
Масса, кг: 126

Цена: по запросу

Задвижка чугунная Ду-400

Диаметр корпуса: 400
Масса, кг: 186

Цена: по запросу

Задвижка чугунная Ду-500

Диаметр корпуса: 500
Масса, кг: 322

Цена: по запросу

Задвижка 30ч39р фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем производство ЛАЗ используется в трубопроводах питьевой воды как запорное устройство. Покрытие эпоксидной краской делает изделие стойким к коррозии, что повышает его надёжность и срок службы. Также конструктивными достоинствами изделия Задвижка 30ч39р являются отсутствие сальникового узла, малый крутящий момент, двойное уплотнение шпинделя, отсутствие приямка в корпусе задвижки.

Монтаж задвижки 30ч39р может производиться как при горизонтальном, так и при вертикальном расположении трубопровода. Температура рабочей среды может быть до 120°С, при колебаниях температуры заклинивание исключено.

Мы предлагаем купить задвижку 30ч39р ЛАЗ с интересующим Вас диаметром условного прохода, осуществив свой выбор на сайте ООО «ТД «Илион».
