Главная - Запорная арматура и электроприводы - Задвижки чугунные - 30ч39р - Китай

Китай

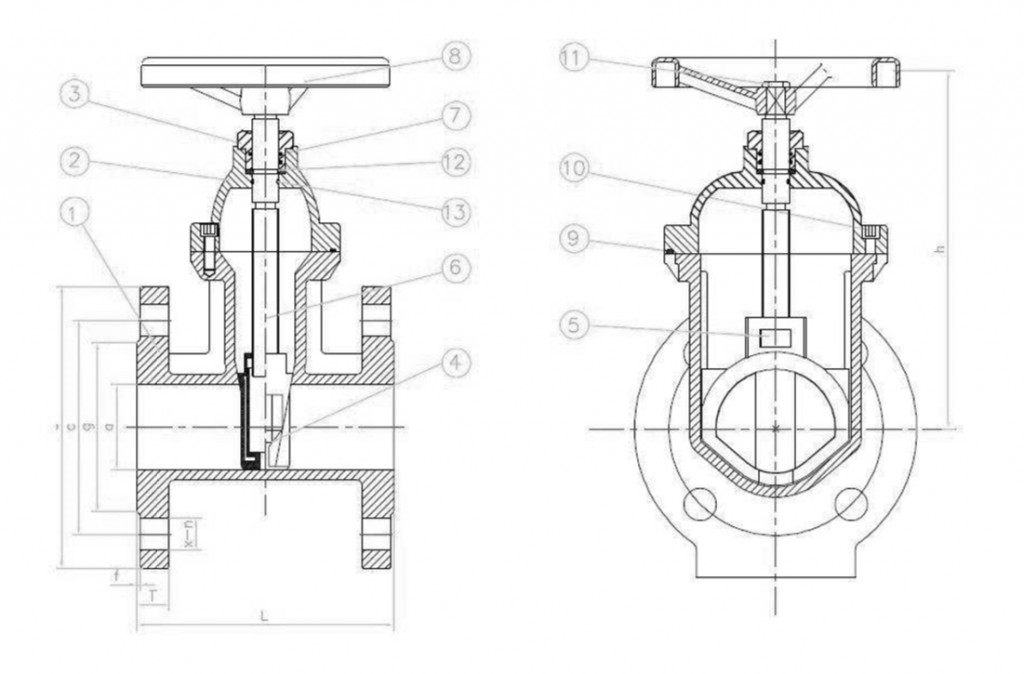

Чертежи

Паспорт Задвижка чугунная МЗВ (30ч39р) фланцевая РN 1,0/1,6 МПа

Технические характеристики

PN	DN	Вес	L	h	a	d	c	x-n	t	f	g	Кр. момент
PN	DN	кг	мм									Нм
10/16	50	8,5	150	241	50	165	125	4-19	16	2	99	50
	65	10,5	170	270	65	185	145	4-19	17	2	118	50
	80	12,5	180	322	80	200	160	8-19	19	3	132	60
	100	15,5	190	333	100	220	180	8-19	20	3	156	70
	125	24	200	384	125	250	210	8-19	20	3	184	80
	150	27,5	210	420	150	285	240	8-23	20	3	211	110
10	200	44	230	512	200	340	295	8-23	20	3	266	170
	250	74	250	602	250	405	350	12-23	25	3	319	200
	300	97	270	705	300	460	400	12-23	28	4	370	220
	350	148	290	782	350	520	460	16-23	28	4	430	280
	400	200	310	880	400	582	515	16-25	28	4	475	350
	500	350	350	1055	500	670	620	20-26	32	4	580	500
	600	470	390	1260	600	780	725	20-30	38	4	680	600
16	200	44	230	512	200	340	295	12-23	30	3	266	170
	250	74	250	602	250	405	355	12-26	31	3	319	200
	300	97	270	705	300	460	410	12-26	32	4	370	220
	350	148	290	782	350	520	470	16-26	34	4	430	280
	400	200	310	880	400	582	525	16-30	38	4	475	350
	500	350	350	1055	500	670	650	20-33	48	4	580	500
	600	470	390	1260	600	780	770	20-39	50	5	680	600

Задвижка чугунная Ду-50 Ру-10

Диаметр условный (DN) мм.: 50
Рабочее давление, МПа (см2): 10

Цена: по запросу

Задвижка чугунная Ду-50 Ру-16

Диаметр условный (DN) мм.: 50
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-65 Ру-10

Диаметр условный (DN) мм.: 65
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-65 Ру-16

Диаметр условный (DN) мм.: 65
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-80 Ру-10

Диаметр условный (DN) мм.: 80
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-80 Ру-16

Диаметр условный (DN) мм.: 80
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-100 Ру-10

Диаметр условный (DN) мм.: 100
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-100 Ру-16

Диаметр условный (DN) мм.: 100
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-125 Ру-10

Диаметр условный (DN) мм.: 125
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-125 Ру-16

Диаметр условный (DN) мм.: 125
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-150 Ру-10

Диаметр условный (DN) мм.: 150
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-150 Ру-16

Диаметр условный (DN) мм.: 150
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-200 Ру-10

Диаметр условный (DN) мм.: 200
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-200 Ру-16

Диаметр условный (DN) мм.: 200
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-250 Ру-10

Диаметр условный (DN) мм.: 250
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-250 Ру-16

Диаметр условный (DN) мм.: 250
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-300 Ру-10

Диаметр условный (DN) мм.: 300
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-300 Ру-16

Диаметр условный (DN) мм.: 300
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-350 Ру-10

Диаметр условный (DN) мм.: 350
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-350 Ру-16

Диаметр условный (DN) мм.: 350
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-400 Ру-10

Диаметр условный (DN) мм.: 400
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-400 Ру-16

Диаметр условный (DN) мм.: 400
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-500 Ру-10

Диаметр условный (DN) мм.: 500
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-500 Ру-16

Диаметр условный (DN) мм.: 500
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугунная Ду-600 Ру-10

Диаметр условный (DN) мм.: 600
Рабочее давление, МПа(см2): 10

Цена: по запросу

Задвижка чугунная Ду-600 Ру-16

Диаметр условный (DN) мм.: 600
Рабочее давление, МПа(см2): 16

Цена: по запросу

Задвижка чугун 30Ч39Р аналог МЗВ ВОДА обрезиненный клин с гайкой ФЛ Китай используется в системах водоснабжения и пожаротушения для перекрытия потока рабочей среды. Направление движения рабочей среды может быть любым, установочное положение – любое, кроме как маховиком вниз. Температура рабочей среды: от -20° С до +120°С. Основные детали сделаны из чугуна и нержавеющей стали. Задвижка чугун 30Ч39Р управляется вручную маховиком. Тип присоединения: фланцевое по ГОСТ 33259-2015. Класс герметичности по ГОСТ 9544-2015: А.

Цена задвижка чугун 30Ч39Р аналог МЗВ ВОДА обрезиненный клин с гайкой ФЛ Китай будет сообщена Вам менеджером компании Илион при получении заявки.
