Присоединительная резьба G
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
Максимальное давление, МПа
2.5
1.6
Диапазон рабочих температур, ºС
от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)
от −20 до +200 (для неразъёмных соединений)
от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)
Резьба присоединительная
трубная цилиндрическая (ГОСТ 6357)
Наименование детали
Материал изготовления
Гост
корпус фитинга
латунь ЛС 59-2**
ГОСТ 15527
уплотнительное кольцо
EPDM
ГОСТ 10007
* Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.
** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.
Артикул
Размер
G1
G2

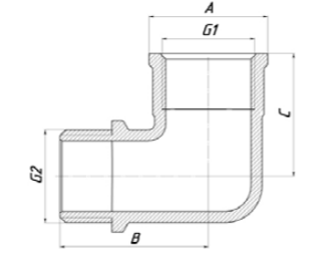

Габаритные размеры, мм
Масса, г
A
B
C
УГОЛЬНИК хромированный ВхН
VG-201401
1/2’’
26
34,5
25
72
VG-201402
3/4’’
32
40
33
123
УГОЛЬНИК ВxН хромированный V&G VALOGIN даёт возможность соединения под прямым углом труб с наружной и внутренней резьбой. Используется при монтажных работах в трубопроводах с различными рабочими средами, неагрессивными к латуни и хрому. Хромированный Угольник ВхН латунный можно использовать в диапазоне рабочих температур: от -20 до +200 °С, Максимальное давление: 2,5 МПа (25 бар). Благодаря хромированию, изделие приобретает большую надёжность и срок службы. Гарантия на УГОЛЬНИК ВxН хромированный V&G VALOGIN составляет 3 года.
Купить УГОЛЬНИК ВxН хромированный можно в компании ООО «ТД «Илион».
