Присоединительная резьба G
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
Максимальное давление, МПа
2.5
1.6
Диапазон рабочих температур, ºС
от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)
от −20 до +200 (для неразъёмных соединений)
от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)
Резьба присоединительная
трубная цилиндрическая (ГОСТ 6357)
Наименование детали
Материал изготовления
Гост
корпус фитинга
латунь ЛС 59-2**
ГОСТ 15527
уплотнительное кольцо
EPDM
ГОСТ 10007
* Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.
** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.

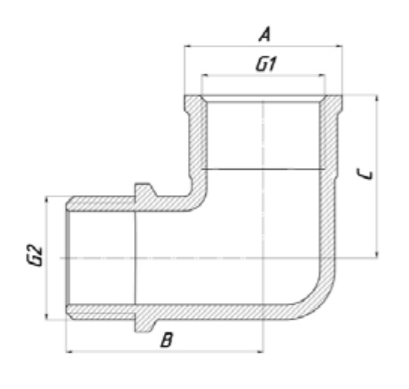

Артикул
Размер
G1
G2
Габаритные размеры, мм
Масса, г
A
B
C
УГОЛЬНИК ВхН
VG-201101
1/2’’
26
34,5
25
72
VG-201102
3/4’’
32
40
33
123
VG-201103
1’’
48
37,5
200
VG-201104
1 1/4’’
49,5
58
47
392
VG-201105
1 1/2’’
55
61
48,5
501
VG-201106
2’’
69
75
847
УГОЛЬНИК ВxН V&G VALOGIN используется при монтаже труб, где требуется присоединить трубу с внутренней резьбой к трубе с наружной резьбой. Угольник ВхН латунный можно использовать для различных видов труб с рабочей средой, неагрессивной к латуни. Диапазон рабочих температур: от -20 до +200 °С, Максимальное давление: 2,5 МПа (25 бар) Малый вес и низкая цена угольник ВхН из латуни делает его незаменимым при монтаже трубопроводов как промышленного, так и хозяйственного назначения. Гарантия на изделие 3 года.
