УГОЛЬНИК С КРЕПЛЕНИЕМ ВxН (водорозетка) V&G VALOGIN

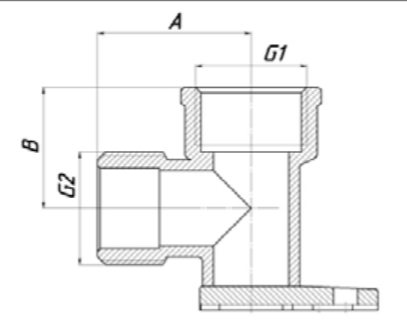

Чертежи





Технические характеристики

Присоединительная резьба G

1/4”

3/8”

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

Максимальное давление, МПа

2.5

2.5

2.5

2.5

2.5

1.6

1.6

1.6

Диапазон рабочих температур, ºС

от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)

от −20 до +200 (для неразъёмных соединений)

от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)

Резьба присоединительная

трубная цилиндрическая (ГОСТ 6357)



Матерал изготовления и конструкция

Наименование детали

Материал изготовления

Гост

корпус фитинга

латунь ЛС 59-2**

ГОСТ 15527

уплотнительное кольцо

EPDM

ГОСТ 10007

 * Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.

** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.



 Габаритные размеры



Артикул



Размер



G1



G2

Габаритные размеры, мм

Масса, г

A

B

C

УГОЛЬНИК с креплением ВхН (водорозетка)

VG-212102

1/2"

1/2"

1/2"

28

22,5

-

78





Размер: 1/2"
Масса, гр.: 78
Цена: 132 руб.



УГОЛЬНИК С КРЕПЛЕНИЕМ ВxН (водорозетка) V&G VALOGIN— позволяет монтировать водопроводные трубы внутри квартиры или дома, а также осуществлять различные присоединения в трубопроводах промышленного назначения. Водорозетка латунная необходима при подключении шланга подачи воды к сантехническому устройству. В изделии имеется отвод с наружной и отвод с внутренней резьбой, также есть специальный прилив с отверстиями для крепления к какой-либо поверхности. УГОЛЬНИК латунный С КРЕПЛЕНИЕМ ВxН (водорозетка) можно использовать в трубопроводах температурой рабочей среды от -20 до +200°С.  Рабочие среды должны быть нетоксичными к латуни. УГОЛЬНИК С КРЕПЛЕНИЕМ ВxН(водорозетка) V&G VALOGIN  имеет заводскую гарантию 36 месяцев. Упаковка содержит 36 изделий. Предлагаем Вам купить УГОЛЬНИК С КРЕПЛЕНИЕМ ВxН (водорозетка) V&G VALOGIN на сайте www.ilion-spb.ru
