ТРОЙНИК ПЕРЕХОДНОЙ ВxВxВ V&G VALOGIN

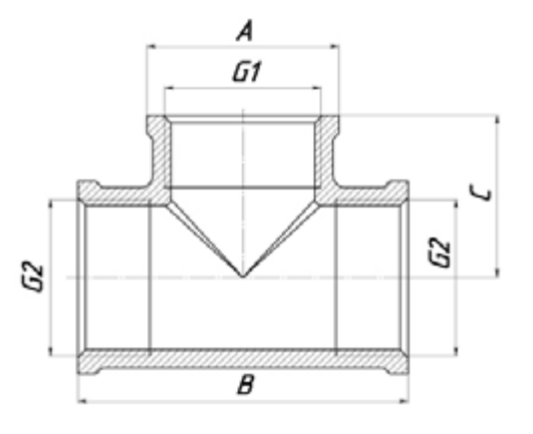

Чертежи





Технические характеристики

Присоединительная резьба G

1/4”

3/8”

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

Максимальное давление, МПа

2.5

2.5

2.5

2.5

2.5

1.6

1.6

1.6

Диапазон рабочих температур, ºС

от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)

от −20 до +200 (для неразъёмных соединений)

от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)

Резьба присоединительная

трубная цилиндрическая (ГОСТ 6357)



Матерал изготовления и конструкция

Наименование детали

Материал изготовления

Гост

корпус фитинга

латунь ЛС 59-2**

ГОСТ 15527

уплотнительное кольцо

EPDM

ГОСТ 10007

 * Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.

** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.



 Габаритные размеры

 Артикул

 Размер

 G1

 G2

Габаритные размеры, мм

Масса, г

A

B

C

ТРОЙНИК переходной ВхBxB

VG-202201

3/4’’х 1/2’’х 3/4’’

1/2"

3/4"

26

55

27

117

VG-202202

1’’ х 1/2’’ х 1’’

1/2"

1"

26

70

35

228

VG-202203

1’’ х 3/4’’ х 1’’

3/4"

1"

32

70

35

225

VG-202204

1 1/4’’ х 1/2’’ х 1 1/4’’

1/2"

1 1/4"

26

84

35

359

VG-202205

1 1/4’’ х 3/4’’ х 1 1/4’’

3/4"

1 1/4"

32

84

35

370

VG-202206

1 1/4’’ х 1’’ х 1 1/4’’

1"

1 1/4"

40

84

36

380



Размер: 3/4"х 1/2"х 3/4"
Масса, гр.: 117
Цена: 189 руб.
Размер: 1" х 1/2" х 1"
Масса, гр.: 228
Цена: 359 руб.
Размер: 1" х 3/4" х 1"
Масса, гр.: 225
Цена: 354 руб.
Размер: 1 1/4" х 1/2" х 1 1/4"
Масса, гр.: 359
Цена: 573 руб.
Размер: 1 1/4" х 3/4" х 1 1/4"
Масса, гр.: 370
Цена: 603 руб.
Размер: 1 1/4" х 1" х 1 1/4"
Масса, гр.: 380
Цена: 619 руб.



ТРОЙНИК ПЕРЕХОДНОЙ ВxВxВ V&G VALOGIN служит для Т-образной  врезки трубы меньшего диаметра в трубу большего диаметра, при этом все участки труб должны иметь наружную резьбу. Тройник переходной латунный применяется в трубопроводах со средами, неагрессивными к латуни, температура которых от -20 до +200 °С . Широко применяется в водопроводах хозяйственного и питьевого назначения. Средний срок службы изделия 10 лет, гарантия от производителя составляет 36 месяцев.  Низкая цена на ТРОЙНИК  ПЕРЕХОДНОЙ латунный ВxВxВ в сочетании с высоким качеством исполнения и надёжностью делает его применение очень эффективным. Вы можете  приобрести ТРОЙНИК  ПЕРЕХОДНОЙ латунный в компании ООО «Торговый дом «Илион», позвонив нам по одному из указанных на сайте www.ilion-spb.ru  телефонов.
