ОБОЙМА-ТРОЙНИК ремонтная (водоотвод) V&G VALOGIN
Технические характеристики
|
Присоединительная резьба G |
1/4” |
3/8” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
|
Максимальное давление, МПа |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
1.6 |
1.6 |
1.6 |
|
Диапазон рабочих температур, ºС |
от −20 до +130 (для разъёмных соединений с уплотнением EPDM*) |
|||||||
|
от −20 до +200 (для неразъёмных соединений) |
||||||||
|
от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302) |
||||||||
|
Резьба присоединительная |
трубная цилиндрическая (ГОСТ 6357) |
|||||||
Матерал изготовления и конструкция
|
Наименование детали |
Материал изготовления |
Гост |
|
корпус фитинга |
латунь ЛС 59-2** |
ГОСТ 15527 |
|
уплотнительное кольцо |
EPDM |
ГОСТ 10007 |
* Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.
** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.

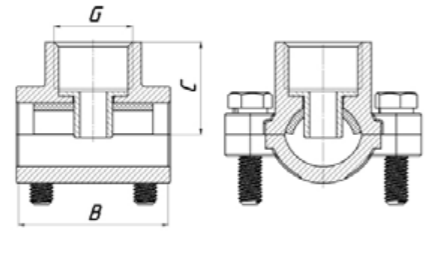

Габаритные размеры
|
Артикул |
Размер |
G1 |
G2 |
Габаритные размеры, мм |
Масса, г |
||
|
A |
B |
C |
|||||
|
ОБОЙМА-ТРОЙНИК ремонтная (водоотвод) |
|||||||
|
VG-204301 |
1/2’’х 1/2’’х 1/2’’ |
1/2’ |
|
20,1 |
40 |
24 |
188 |
|
VG-204302 |
3/4’’х 1/2’’х 3/4’’ |
3/4’’ |
|
26,1 |
45 |
27 |
230 |
ОБОЙМА-ТРОЙНИК ремонтная (водоотвод) V&G VALOGIN используется для присоединения труб или арматуры к существующим трубопроводам. Возможность подключения без проведения сварочных и резьбонарезных работ делает изделие незаменимым во время профилактических или ремонтных работ. Может быть использована в трубопроводах различного назначения с рабочими средами, неагрессивными к латуни, температура которых в диапазоне от -20 до +200 °С при давлении 25 бар. Обойма-тройник ремонтная при правильном монтаже и эксплуатации может прослужить до 10 лет. Изделие выпускается в двух модификациях, на сайте www.ilion-spb.ru Вы можете выбрать и купить ОБОЙМА-ТРОЙНИК ремонтная (водоотвод) V&G VALOGIN нужного Вам типоразмера.
