ЭКСЦЕНТРИК BxН V&G VALOGIN

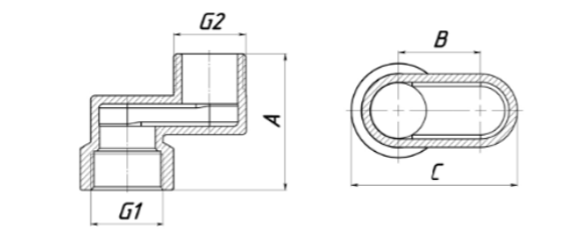

Чертежи





Технические характеристики

Присоединительная резьба G

1/4”

3/8”

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

Максимальное давление, МПа

2.5

2.5

2.5

2.5

2.5

1.6

1.6

1.6

Диапазон рабочих температур, ºС

от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)

от −20 до +200 (для неразъёмных соединений)

от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)

Резьба присоединительная

трубная цилиндрическая (ГОСТ 6357)



Матерал изготовления и конструкция

Наименование детали

Материал изготовления

Гост

корпус фитинга

латунь ЛС 59-2**

ГОСТ 15527

уплотнительное кольцо

EPDM

ГОСТ 10007

 * Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.

** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.



 Габаритные размеры

 Артикул

 Размер

 G1

 G2

Габаритные размеры, мм

 Масса, г

A

B

C

ЭКСЦЕНТРИК BxН

VG-214301

1/2" x 10

1/2"

1/2"

45

10

31

83

VG-214302

1/2" x 20

1/2"

1/2"

45

20

41

98

VG-214303

1/2" x 30

1/2"

1/2"

45

30

51

111

VG-214304

1/2" x 40
VG-214305  1/2" x 50
VG-214306 1/2" x 60

VG-214307

3/4" x 10

3/4"

3/4"

49

10

36,5

127

VG-214308

3/4" x 20

3/4"

3/4"

49

20

46,5

148

VG-214309

3/4" x 30

3/4"

3/4"

49

30

56,5

163

VG-214310 1" x 10
VG-214311 1" x 20
VG-214312 1" x 30





Размер: 1/2" x 10
Масса, гр.: 83
Цена: 175 руб.
Размер: 1/2" x 20
Масса, гр.: 98
Цена: 205 руб.
Размер: 1/2" x 30
Масса, гр.: 111
Цена: 237 руб.
Размер: 1/2" x 40
Цена: по запросу
Размер: 1/2" x 50
Цена: по запросу
Размер: 1/2" x 60
Цена: по запросу
Размер: 3/4" x 10
Масса, гр.: 127
Цена: 264 руб.
Размер: 3/4" x 20
Масса, гр.: 148
Цена: 301 руб.
Размер: 3/4" x 30
Масса, гр.: 163
Цена: 339 руб.
Размер: 1" x 10
Цена: по запросу
Размер: 1" x 20
Цена: по запросу
Размер: 1" x 30
Цена: по запросу



ЭКСЦЕНТРИК BxН V&G VALOGIN является дополнительной водопроводной фурнитурой, адаптером между трубами с одинаковым или разным диаметром. Изделие используется в трубопроводах с питьевой водой и водой хозяйственного назначения для соединительных узлов смесителей, а также в промышленных системах с рабочими средами, нетоксичными к латуни.

ЭКСЦЕНТРИК латунный BxН V&G VALOGIN имеет на одном отводе наружную, а на другом – внутреннюю резьбу.  Годится для трубопроводов  с температурой рабочих сред  от -20 до +200°С . ЭКСЦЕНТРИК латунный  BxН имеет гарантию от производителя 3 года, средний срок службы составляет 10 лет. На сайте ООО «ТД «Илион» Вы может выбрать необходимую  модификацию изделия и купить ЭКСЦЕНТРИК BxН V&G VALOGIN .
