ЭКСЦЕНТРИК С ДЕКОРАТИВНОЙ ЧАШКОЙ хромированный V&G VALOGIN

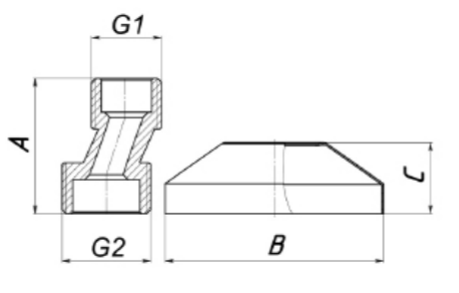

Чертежи





Технические характеристики

Присоединительная резьба G

1/4”

3/8”

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

Максимальное давление, МПа

2.5

2.5

2.5

2.5

2.5

1.6

1.6

1.6

Диапазон рабочих температур, ºС

от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)

от −20 до +200 (для неразъёмных соединений)

от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)

Резьба присоединительная

трубная цилиндрическая (ГОСТ 6357)



Матерал изготовления и конструкция

Наименование детали

Материал изготовления

Гост

корпус фитинга

латунь ЛС 59-2**

ГОСТ 15527

уплотнительное кольцо

EPDM

ГОСТ 10007

 * Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.

** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.



Технические характеристики

 Артикул

 Размер

 G

Габаритные размеры, мм

Масса, г

A

B

C

SW

ЭКСЦЕНТРИК с декоративной чашкой хромированный

VG-214101

3/4" х 1/2"

1/2"

3/4"

40

64

19

14,5

73





Размер: 3/4" х 1/2"
Масса, гр.: 73
Цена: 132 руб.



ЭКСЦЕНТРИК С ДЕКОРАТИВНОЙ ЧАШКОЙ хромированный V&G VALOGIN служит адаптером между трубами с различным диаметром. Изделие используется в системах подачи питьевой и хозяйственной воды для соединительных узлов смесителей, а также в промышленных трубопроводах с рабочими средами, нетоксичными к хрому и латуни.

ЭКСЦЕНТРИК С ДЕКОРАТИВНОЙ ЧАШКОЙ хромированный V&G VALOGIN имеет наружную резьбу на обоих отводах.  Его можно использовать в трубопроводах с температурой рабочих сред  от -20 до +200°С . ЭКСЦЕНТРИК С ДЕКОРАТИВНОЙ ЧАШКОЙ хромированный при грамотном монтаже и эксплуатации имеет средний срок службы 10 лет. На сайте ООО «ТД «Илион» Вы может купить ЭКСЦЕНТРИК С ДЕКОРАТИВНОЙ ЧАШКОЙ хромированный V&G VALOGIN .
