Термометры коррозионностойкие с электроконтактной приставкой (универсальное присоединение)

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Декларация о соответствии Таможенного союза
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия

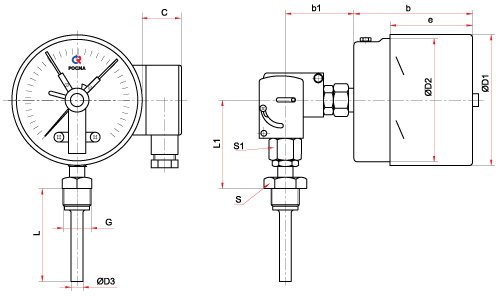

Чертежи

Универсальное присоединение

Основные размеры (мм), вес (кг):

ТипØD1D2D3bb1eLL1SS1GСВес
БТ-54.220.ЭКП 100 101 99 10 87 65 54 64, 100, 150, 200, 250, 300* 66 27 22 G½ или
М20х1,5
43 1,01

* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)

Монтаж и эксплуатация

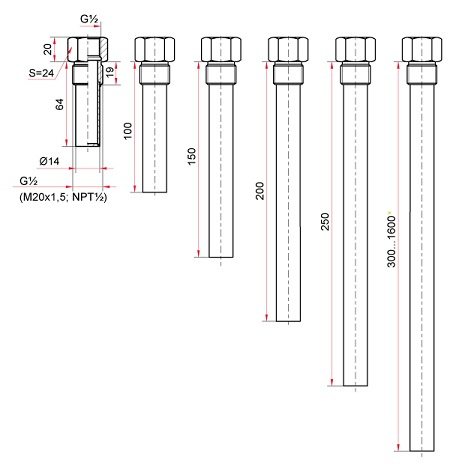

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой в бобышку вкручивается гильза, а в гильзу устанавливается термометр.



При монтаже вращать прибор разрешаетсятолько за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 100
Класс точности: 1,5
L=64
Цена: 6350
Диаметр корпуса: 100
Класс точности: 1,5
L=100
Цена: 6500
Диаметр корпуса: 100
Класс точности: 1,5
L=150
Цена: 6630
Диаметр корпуса: 100
Класс точности: 1,5
L=200
Цена: 6750
Диаметр корпуса: 100
Класс точности: 1,5
L=250
Цена: 6890
Диаметр корпуса: 100
Класс точности: 1,5
L=300
Цена: 7030

Коррозионностойкий термометр БТ, серия 220 с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке пригоден для измерения температуры в агрессивных средах. Он используется для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в машиностроении, химической и нефтехимической промышленности.

Корпус и шток изготовлены из нержавеющей стали 08Х18Н10, степень защиты IP65. Длина погружной части варьируется в зависимости от назначения. Чувствительным элементом является биметаллическая пружина.

  • ●  Диаметр корпуса 100 мм
  • ●  Класс точности 1,5
Диапазон показаний температур, °C

−30…+50

0…+60

0…+100

0…+120

0…+160

0…+250

0…+300

0…+350

0…+450


  • ●  Диапазон рабочих температур окружающей среды: −60…+60  °

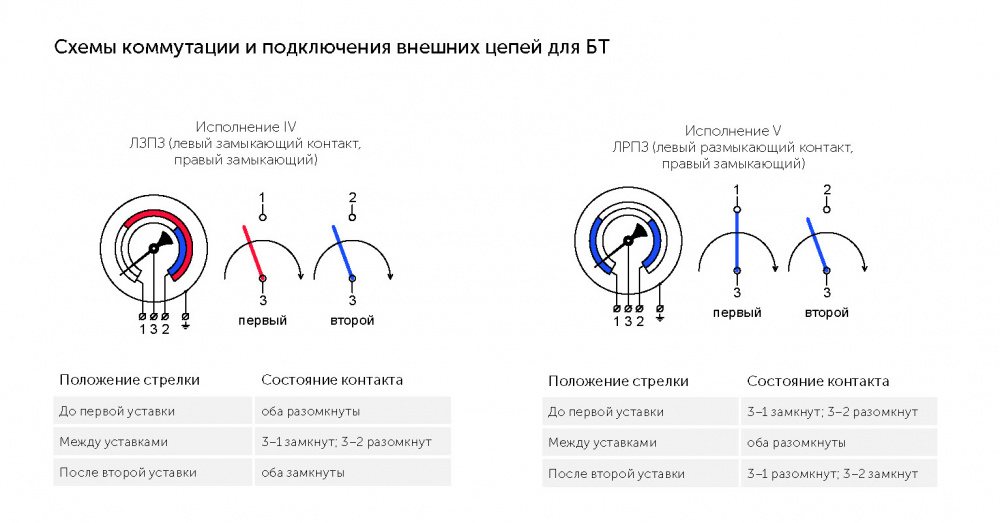

  • ●  Электрическая схема двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ)
  • ●  Максимальное напряжение –220 В, ~380 В
  • ●  Максимальный ток 1 А
  • ●  Максимальная разрывная мощность контактов 30 Вт, 50 В·А
  • ●  Тип контактов : со скользящими контактами, серебряное покрытие
  • ●  Пределы допускаемой основной погрешности срабатывания электрической схемы ±4 % от диапазона измерений
  • ●  Подключение через клеммную коробку сбоку на корпусе
  • ●  Присоединение универсальное, с поворотно-откидным корпусом, угол поворота до 90°
  • ●  Резьба присоединения (на штоке) G½ или М20х1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа Д2 по ГОСТ Р 52931;
  • ●  Климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150.
