Технические характеристики

1	корпус	чугун
2	диск	чугун, покрытый никелем
3	шток	нержавеющая сталь
4	пружина	нержавеющая сталь
5	шайба	PTFE
6	шайба	PTFE
7	уплотнение (кольцо	NBR
8	шпилька	оцинкованная сталь
9	уплотнение	EPDM

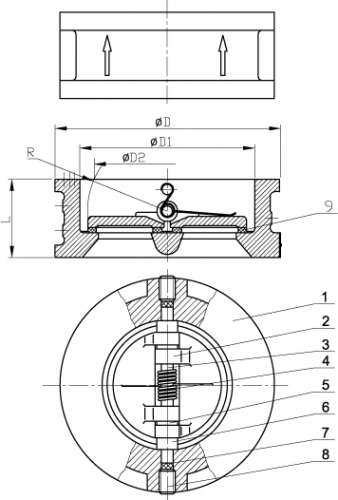

Размеры клапана обратного двухстворчатого

DN	L	ØD	ØD1	ØD2	R
DN40	43	78	57	35	25
DN50	43	107	65	40	27
DN65	46	127	80	60	35
DN80	64	142	94	70	42
DN100	64	162	117	88	50
DN125	70	192	145	115	64
DN150	76	218	171	134	77
DN200	89	273	224	182	102.5
DN250	114	328	265	220	125
DN300	114	378	310	260	146
DN350	127	438	360	298	170
DN400	140	488	410	350	195
DN500	152	594	505	438	238
DN600	178	700	624.5	538	192
DN700	229	810	720	662	345
DN800	241	917	825	762	294

DN 40-800
PN 10 , PN 16
T_раб от -25°C до +130°C
T_макс +150°C
тип 010C

Обратный межфланцевый двухстворчатый клапан 010С предназначен для защиты трубопроводов от обратного потока рабочей среды. Подпружиненные двустворчатые клапаны этой модели широко используются в системах тепло- и водоснабжения, на предприятиях химической и пищевой промышленности и в других сферах производства.

Межфланцевый обратный двухстворчатый клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцев. Направление потока среды указано на клапане стрелкой.
