Манометры стандартного исполнения

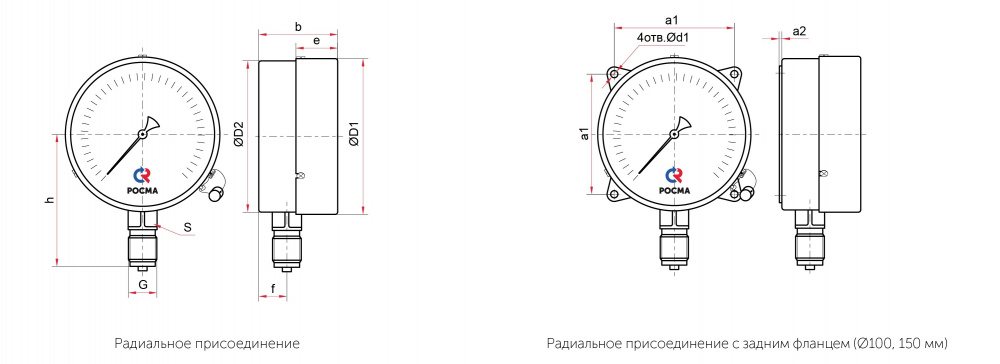

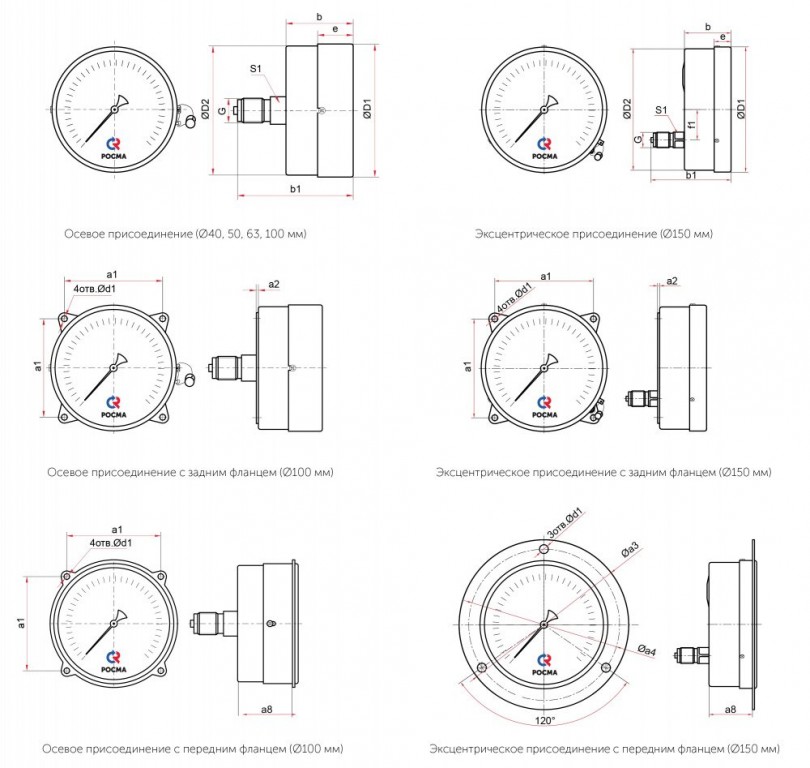

Чертежи

Основные размеры (мм), вес (кг):

ТипØD1D2behfSGd1a1a2Вес
ТМ-110Р 40 42 41 24 10 35 8 11 G или M10×1 0,06
ТМ-210Р 50 53 51 29 49 9 14 G¼ или M12×1,5 0,10
ТМ-310Р 63 64 62 31 17 54 11 0,14
ТМ-510Р 100 100 98 46 22 85 17 17 G½ или M20×1,5 0,36
ТМ-510РКТ 5,5 80 3 0,41
ТМ-510Р* 47 20 86 19 0,57
ТМ-510РКТ* 5,5 80 3 0,62
ТМ-610Р 150 152 148 48 23 110 18 17 0,68
ТМ-610РКТ 7 128 4 0,79
ТМ-610Р* 50 120 19 1,05
ТМ-610РКТ* 7 128 4 1,16

Основные размеры (мм), вес (кг):

ТипØD1D2bb1ef1S1Gd1a1a2a3a4a8Вес
ТМ-110Т 40 42 41 25 39 10 11 G или M10×1 0,05
ТМ-210Т 50 53 52 29 48 14 G¼ или M12×1,5 0,10
ТМ-310Т 63 64 62 32 49 18 0,13
ТМ-510Т 100 101 99 40 69 23 22 G½ или M20×1,5 0,38
ТМ-510ТКП 5,5 80 33 0,45
ТМ-510ТКТ 3 0,43
ТМ-610ТЭ 150 150 149 46 87 17 30 17 0,72
ТМ-610ТЭКП 5,5 182 170 42 0,86
ТМ-610ТЭКТ 7 128 4 0,83
Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 40
Класс точности: 2,5
Штуцер: радиальное или осевое
Цена: 260
Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: радиальное
Цена: 290
Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: осевое
Цена: 305
Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: радиальное
Цена: 300 руб.
Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: осевое
Цена: 320
Диаметр корпуса: 63
Класс точности: 2,5
Штуцер: радиальное или осевое
Цена: 350
Диаметр корпуса: 63
Класс точности: 2,5
Штуцер: радиальное или осевое
Цена: 395
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное или осевое
Цена: 405
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное или осевое
Цена: 445
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное или осевое
Цена: 730 руб.
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 660
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: осевое
Цена: 980
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 855
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное или осевое
Цена: 1120
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 1600
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 1100
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 885 руб.
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: осевое
Цена: 1360
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 1070
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: осевое
Цена: 1415
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное или осевое
Цена: 1825
Диаметр корпуса: 40
Класс точности: 2,5
Штуцер: радиальное / осевое
Цена: 260
Диаметр корпуса: 63
Класс точности: 2,5
Штуцер: радиальное / осевое
Цена: 350 руб.
Диаметр корпуса: 63
Класс точности: 2,5
Штуцер: осевое со скобой
Цена: 480 руб.
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 660
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: осевое
Цена: 980
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 885
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: эксцентрическое
Цена: 1360
Диаметр корпуса: 40
Класс точности: 2,5
Штуцер: радиальное / осевое
Цена: 260
Диаметр корпуса: 63
Класс точности: 2,5
Штуцер: радиальное / осевое
Цена: 350
Диаметр корпуса: 63
Класс точности: 2,5
Штуцер: осевое со скобой
Цена: 480
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 660
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: осевое
Цена: 980
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 885
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: эксцентрическое
Цена: 1360
Диаметр корпуса, мм

40, 50, 63, 100, 150

Класс точности
Ø100, 150 1,5
Ø40, 50, 63 2,5
Диапазон показаний давлений, МПа
ТМ 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*
ТВ*** −0,1…0
ТМВ*** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø50

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: до +150

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав
(100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное — все Ø
Осевое — Ø40, 50, 63, 100
Эксцентрическое — Ø150

Резьба присоединения****
Ø100, 150 G½, M20×1,5
Ø50, 63 G¼, M12×1,5
Ø40 G, M10×1

**** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
