Манометры коррозионностойкие для измерения низких давлений газов

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия



Чертежи

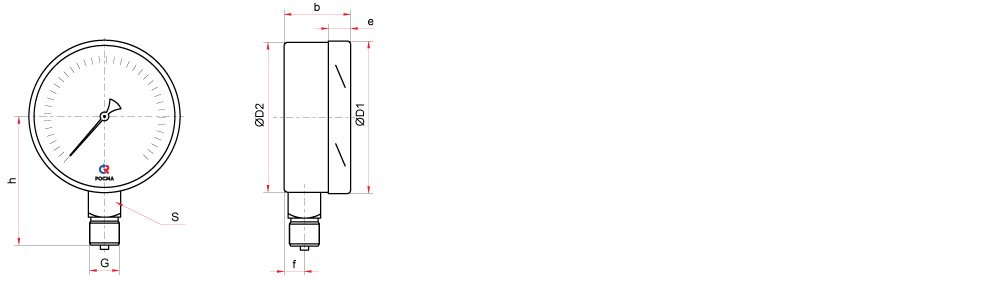

Радиальное присоединение

Основные размеры (мм), вес (кг):

ТипØD1D2behfSGВес
КМ-22Р Кс 100 101 99 49 17 87 16 22 G½ или M20×1,5 0,57
КМ-32Р Кс 150 152 150 50 18 114 17 0,91

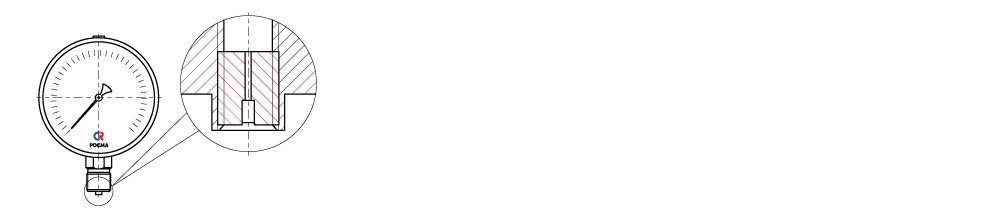

Демпфер для манометра КМ (по умолчанию)

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.</>



Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальный
Цена: 5715
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальный
Цена: 5845
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальный
Цена: 7890
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальный
Цена: 8410
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 6000
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 6250
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 8285
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 10640
Диаметр корпуса

100, 150 мм

Класс точности
1,5
Диапазон показаний давлений, кПа
0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
KМВ −1…1,5 / −1…3
Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −65…+100 °C

Корпус

IP54, IP65
Нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2,
байонетное.

Чувствительный элемент (металлическая мембранная коробка)

Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Нержавеющая сталь 08Х17Н13М2

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-002-4719015564-2008
ГОСТ 2405-88
