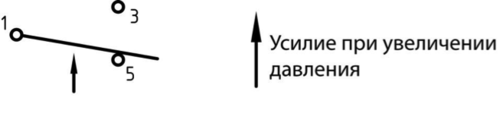

Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Большее давление должно подаваться на нижний штуцер. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.
Реле перепада давления РДД – 2Р(дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).
Реле РДД-2Р широко применяется в системах тепло- и водоснабжения, кондиционирования, вентиляции. Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон. При достижении заданной величины реле замыкает/размыкает электрическую цепь. При изменении давления на величину настраиваемого дифференциала реле возвращается в исходное положение. Может работать как в сторону повышения, так и в сторону понижения давления.
Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, максимальное статическое давление на входе прибора.
Реле выполнено в корпусе из алитированной стали с пластиковой крышкой и медным сильфоном. Монтируется на приборную панель или с помощью кронштейна. Надёжность до 100 000 циклов. Выполнен по ТУ 4218-001-4719015564-2010, ГОСТ 26005–83
0,05…0,2
0,03…0,05
0,5
0,05…0,4
0,06…0,2
1,5
0,1…0,6
3,0
