Фильтры сетчатые магнитные Y-образные Zetkama

Документы

Сертификат соответствия

Паспорт

Гигиенический сертификат

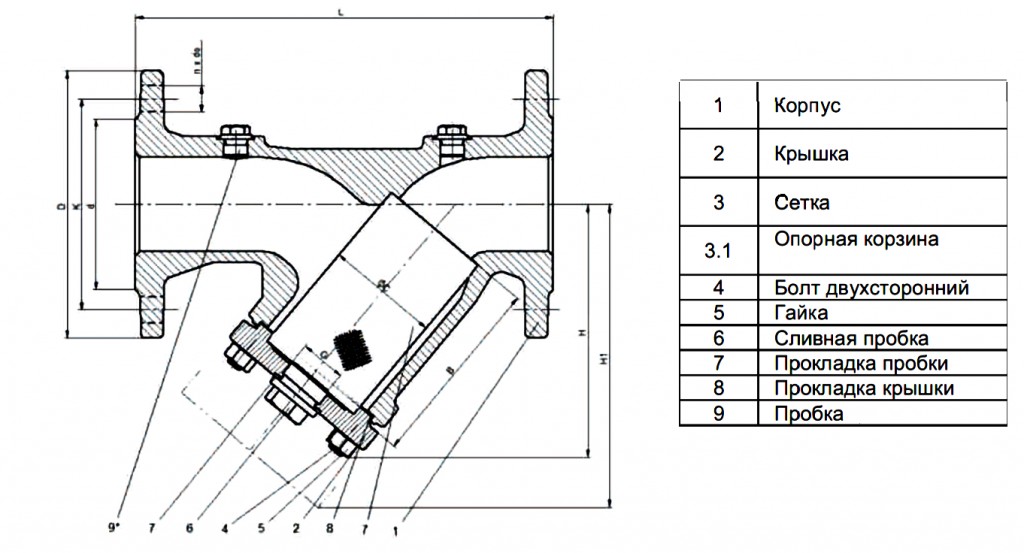

Чертежи

Технические характеристики

Наименование параметра	Значение
Инженерная система	Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип	сетчатый
Тип установки	Y-образный
Тип присоединения	фланцевое
Рабочая среда	газ, вода, раствор гликоля, углеводороды, пар
Температура рабочей среды	от -10 до +300 oC
Материал корпуса	серый чугун EN-GJL-250
Покрытие	лакокрасочное
Материал сетки	нержавеющая сталь X5CrNi18-10
Исполнение	со сливной пробкой

Габаритные размеры

DN	G (дюйм)	Длина, мм	Высота, мм	Размер ячейки сетки, мм	Kv, м3/ч	Внешн. Ø, мм	Кол-во отв-тий	Ø отв-тий	Т.макс, oC	PN, бар	Масса, кг
15	3/8	130	90	1	5,7	95	4	14	300	РУ16	2,567
20	3/8	150	100		10,4	105	4	14			3,361
25	3/4	160	115		16,4	115	4	14			4,246
32	3/4	180	135		27,3	140	4	19			6,729
40	1	200	150		42	150	4	19			8,563
50		230	160		64,7	165	4	19			10,56
65		290	180	1,25	98	185	4	19			14,32
80		310	215	1,25	149	200	8	19			19,11
100	1 1/2	350	240	1,6	234	220	8	19			27
125		400	280		376	250	8	19			38,5
150		480	330		454	285	8	23			54
200		600	405		853	340	12	23			110
250		730	540		1104	405	12	28			165
300		850	680		1450	460	12	28			285
350		980	755		1800	520	16	28			373
400		1100	835		2200	580	16	31			540

Фильтр магнитный сетчатый Y-образный чугун Ду 15 Ру16 фл 821А Zetkama

ДУ, мм.: 15
Вес, кг.: 2,567

Цена: 2 857,70 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 20 Ру16 фл 821А Zetkama

ДУ, мм.: 20
Вес, кг.: 3,361

Цена: 3 008,60 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 25 Ру16 фл 821А Zetkama

ДУ, мм.: 25
Вес, кг.: 4,246

Цена: 3 333,20 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 32 Ру16 фл 821А Zetkama

ДУ, мм.: 32
Вес, кг.: 6,729

Цена: 4 067,30 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 40 Ру16 фл 821А Zetkama

ДУ, мм.: 40
Вес, кг.: 8,563

Цена: 4 921,20 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 50 Ру16 фл 821А Zetkama

ДУ, мм.: 50
Вес, кг.: 10,56

Цена: 5 020,60 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 65 Ру16 фл 821А Zetkama

ДУ, мм.: 65
Вес, кг.: 14,32

Цена: 8 650,20 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 80 Ру16 фл 821А Zetkama

ДУ, мм.: 80
Вес, кг.: 19,11

Цена: 10 971,80 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 100 Ру16 фл 821А Zetkama

ДУ, мм.: 100
Вес, кг.: 27

Цена: 13 641,80 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 125 Ру16 фл 821А Zetkama

ДУ, мм.: 125
Вес, кг.: 38,5

Цена: 19 083,50 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 150 Ру16 фл 821А Zetkama

ДУ, мм.: 150
Вес, кг.: 54

Цена: 27 057 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 200 Ру16 фл 821А Zetkama

ДУ, мм.: 200
Вес, кг.: 110

Цена: 49 547,80 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 250 Ру16 фл 821А Zetkama

ДУ, мм.: 250
Вес, кг.: 165

Цена: 124 598,30 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 300 Ру16 фл 821А Zetkama

ДУ, мм.: 300
Вес, кг.: 285

Цена: 175 183,40 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 350 Ру16 фл 821А Zetkama

ДУ, мм.: 350
Вес, кг.: 373

Цена: 277 324,40 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 400 Ру16 фл 821А Zetkama

ДУ, мм.: 400
Вес, кг.: 540

Цена: 391 684 руб.

Фильтры сетчатые магнитные Y-образные 821А Zetkama устанавливаются в системах водоснабжения, кондиционирования, холодоснабжения и других промышленных трубопроводах. С помощью сетки и магнита они улавливают твердые частицы, переносимые потоком. В качестве рабочей среды может быть использована вода, пар, растворы гликоля, газ, углеводороды. Изделия выполнены из чугуна с сеткой из нержавеющей стали. Рабочая температура от -10 до 300°С (для рабочей среды вода – до 120°С. Средний срок службы изделия 10 лет, гарантийный срок – 2 года. Фильтр сетчатый Y-образный с магнитной вставкой 821А Zetkama имеет фланцевый тип присоединения, устанавливается сливной пробкой вниз. Изделие выпускается в 16 вариантах размера Ду, цена на фильтры сетчатые магнитные Y-образные 821А Zetkama зависит от вида изделия. Звоните в ТД «Илион» по телефонам, указанным на нашем сайте, и специалисты отдела продаж помогут Вам определиться с выбором.
