Фильтры сетчатые магнитные Y-образные ФСМ ФЛ ЛМЗ

Документы

Сертификат соответствия

Паспорт

Техническое описание

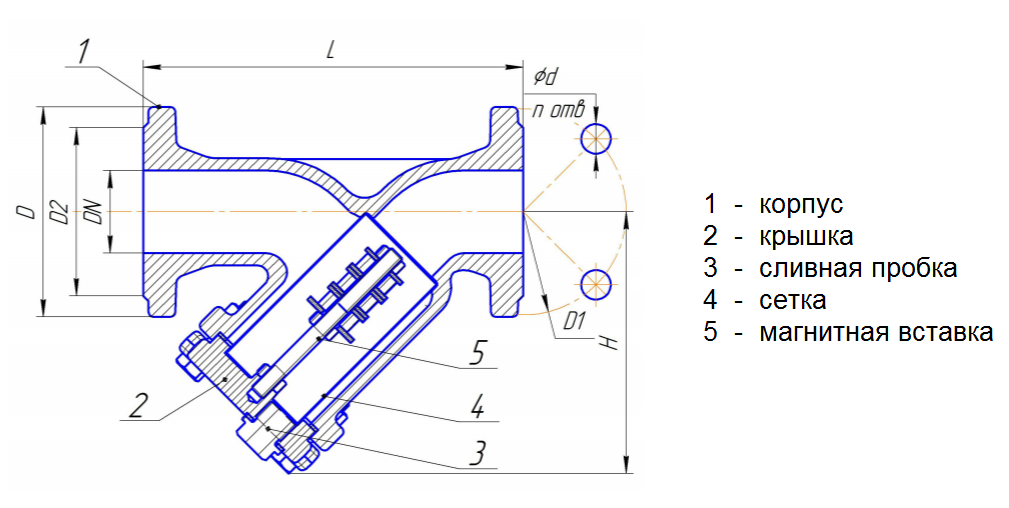

Чертежи

Технические характеристики

Наименование параметра	Значение
Тип	сетчатый
Тип установки	Y-образный
Тип присоединения	фланцевое
Рабочая среда	воздух, жидкость, пар, неагрессивные среды
Температура рабочей среды	до +150 oC
Материал корпуса	чугун СЧ 20
Материал сетки	нержавеющая сталь 08Х18Н10

Габаритные размеры

DN	Длина, мм	Высота, мм	Kv, м3/ч	Размер ячейки сетки, мм	PN, бар	Масса, кг
50	230	157	-	1	РУ16	9
65	290	180	95	1,2	РУ16	13
80	310	202	140	1,2	РУ16	17
100	350	230	234	1,6	РУ16	25
150	480	320	-	1	РУ16	53

Фильтр магнитный сетчатый Y-образный чугун Ду 50 Ру16 фл ФСМ ЛМЗ

ДУ, мм.: 50
Вес, кг.: 9

Цена: 2 682 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 65 Ру16 фл ФСМ ЛМЗ

ДУ, мм.: 65
Вес, кг.: 13

Цена: 3 076,30 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 80 Ру16 фл ФСМ ЛМЗ

ДУ, мм.: 80
Вес, кг.: 17

Цена: 4 049,30 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 100 Ру16 фл ФСМ ЛМЗ

ДУ, мм.: 100
Вес, кг.: 25

Цена: 5 665,20 руб.

Фильтр магнитный сетчатый Y-образный чугун Ду 150 Ру16 фл ФСМ ЛМЗ

ДУ, мм.: 150
Вес, кг.: 53

Цена: 10 271,20 руб.

Фильтры сетчатые магнитные Y-образные ФСМ ФЛ ЛМЗ выполнены из серого чугуна с сеткой из нержавеющей стали. Данные изделия применяются в трубопроводах промышленного и хозяйственного назначения со средами, неагрессивными к чугуну. Они препятствуют попаданию в систему инородных механических частиц, препятствующих работе ответственных элементов трубопровода. Для удаления ферромагнетических частиц по центру внутри сетки устанавливается магнитная вставка. Температура рабочей среды не более + 150 °С. Способ присоединения арматуры фланцевый, при установке направление потока должно совпадать с направлением стрелки на корпусе. Купить фильтры с магнитной вставкой сетчатые Y-образные ФСМ ЛМЗ можно в 5 вариантах значений Ду. За консультацией обращайтесь в отдел продаж ООО «ТД «Илион».
