Фильтры сетчатые магнитные Y-образные фланцевые Dendor

Документы



Декларация о соответствии

Руководство по эксплуатации

Техническое описание

Отказное письмо ТР ТС 010/2011

Гигиенический сертификат

Чертежи

Технические характеристики



Наименование параметра Значение
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип сетчатый
Тип установки Y-образный
Тип присоединения фланцевое
Рабочая среда вода, воздух, перегретая вода, пар, гликолевые растворы
Температура рабочей среды от -25°C до +130°C
Материал корпуса чугун
Материал сетки нержавеющая сталь

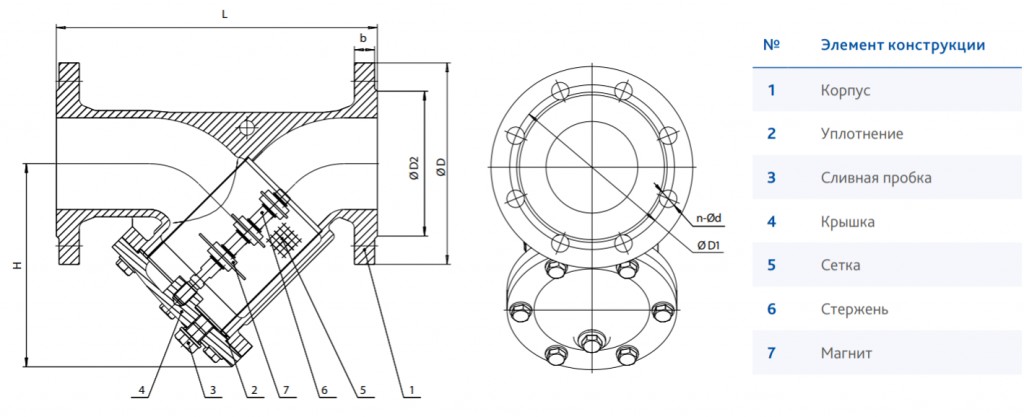

Габаритные размеры

DN

L, мм

H, мм

ØDbØD1ØD2n-ØdPN, барМасса, кг

32

180 90 135 16 100 74 4-18 РУ10 / РУ16 5

40

200 135 145 17 110 84 4-18 РУ10 / РУ16 6
50 230 150 160 21 125 99 4-18 РУ10 / РУ16 9
65 290 165 180 21 145 118 4-18 РУ10 / РУ16 12
80 310 200 195 24 160 130 8-18 РУ10 / РУ16 17
100 350 240 215 25 180 155 8-18 РУ10 / РУ16 28
125 400 290 245 26 210 184 8-18 РУ10 / РУ16 37
150 480 330 280 27 240 210 8-22 РУ10 / РУ16 52
200 600 380 335 28 295 268 12-22 РУ16 94
250 730 485 405 28 355 319 12-26 РУ16 130
300 850 565 460 29 410 370 12-26 РУ16 187
350 980 640 520 30 470 429 16-26 РУ16 228
400 1100 700 580 35 525 480 16-30 РУ16 430







 Фильтры с магнитной вставкой сетчатые У-образные 021Y Dendor фланцевые в системах отопления, водоснабжения, водоподготовки и в других хозяйственных и промышленных трубопроводах с рабочими средами вода, воздух, гликольные смеси и другое. Сетка улавливает механические примеси рабочей среды и осаждает их на дне осадочной камеры, а магнитная вставка улавливает ферромагнитные включения. Корпус изделия выполнен из чугуна, сетка сделана из нержавеющей стали. Допустимая температура рабочей среды от -25 до +130°С. Фильтр сетчатый 021Y Dendor имеет фланцевый способ присоединения, устанавливается на горизонтальном, вертикальном или наклонном участке трубопровода так, чтобы направление потока жидкости соответствовало направлению стрелки на корпусе фильтра, крышкой вниз. Срок гарантии 5 лет, средний срок службы составляет 10 лет. Изделие выпускается в 13 размерах Ду, от типоразмера зависит цена на фильтры сетчатые магнитные У-образные 021Y Dendor. Обращайтесь в ООО «ТД «Илион», и наши специалисты помогут Вам выбрать и купить фильтры магнитные сетчатые 021Y Dendor.
