Фильтр сетчатый Y-образный F3240N фл

Документы

Сертификат соответствия

Техническое описание

Чертежи

Технические характеристики

Наименование параметра	Значение
Инженерная система	Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип	сетчатый
Тип установки	Y-образный
Тип присоединения	фланцевое
Рабочая среда	вода, раствор гликоля, воздух, углеводороды
Температура рабочей среды	от -10 до +300 oC
Материал корпуса	серый чугун EN-GJL-250
Покрытие	эпоксидная краска
Материал сетки	нержавеющая сталь X5CrNi18-10

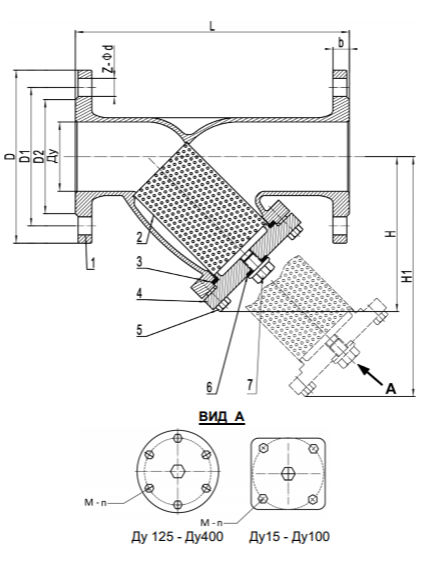

Габаритные размеры

Ду	L, мм	ØD, мм	Кол-во отв-тий	Ød, мм	H, мм	Размер ячейки сетки, мм	Тмакс., oC	PN, бар	Вес, кг
15	130	95	4	14	74	0,5	300	РУ16	2,3
20	150	105	4	14	90	0,5			3,2
25	160	115	4	14	95	0,5			3,5
32	180	140	4	18	119	0,5			5,2
40	200	150	4	18	130	0,5			6
50	230	165	4	18	145	0,5			8
65	290	185	4	18	160	0,8			12
80	310	200	8	18	185	1,25			15,1
100	350	220	8	18	225	1,3			18,78
125	400	250	8	18	268	1,3			32
150	480	285	8	23	295	1,3			41,75
200	600	340	12	22	316	1,6			70
250	730	405	12	26	420	1,6			125,4
300	850	460	12	27	455	1,6			162
350	980	520	16	27	565	1,6			490
400	1100	580	16	30	635	1,6			386

Фильтр сетчатый Y-образный чугун Ду 15 фл РУ16 F3240N

ДУ, мм.: 15
Вес, кг.: 2,3

Цена: 2 166,20 руб.

Фильтр сетчатый Y-образный чугун Ду 20 фл Ру16 F3240N

ДУ, мм.: 20
Вес, кг.: 3,2

Цена: 2 675,60 руб.

Фильтр сетчатый Y-образный чугун Ду 25 фл РУ16 F3240N

ДУ, мм.: 25
Вес, кг.: 3,5

Цена: 3 038,50 руб.

Фильтр сетчатый Y-образный чугун Ду 32 фл РУ16 F3240N

ДУ, мм.: 32
Вес, кг.: 5,2

Цена: 4 510,10 руб.

Фильтр сетчатый Y-образный чугун Ду 40 фл РУ16 F3240N

ДУ, мм.: 40
Вес, кг.: 6

Цена: 5 214,60 руб.

Фильтр сетчатый Y-образный чугун Ду 50 фл РУ16 F3240N

ДУ, мм.: 50
Вес, кг.: 8

Цена: 6 181,90 руб.

Фильтр сетчатый Y-образный чугун Ду 65 фл РУ16 F3240N

ДУ, мм.: 65
Вес, кг.: 12

Цена: 8 604,40 руб.

Фильтр сетчатый Y-образный чугун Ду 80 фл РУ16 F3240N

ДУ, мм.: 80
Вес, кг.: 15,1

Цена: 10 604,50 руб.

Фильтр сетчатый Y-образный чугун Ду 100 фл РУ16 F3240N

ДУ, мм.: 100
Вес, кг.: 18,78

Цена: 13 910,80 руб.

Фильтр сетчатый Y-образный чугун Ду 125 фл РУ16 F3240N

ДУ, мм.: 125
Вес, кг.: 32

Цена: 19 905,10 руб.

Фильтр сетчатый Y-образный чугун Ду 150 фл РУ16 F3240N

ДУ, мм.: 150
Вес, кг.: 41,75

Цена: 28 346,20 руб.

Фильтр сетчатый Y-образный чугун Ду 200 фл РУ16 F3240N

ДУ, мм.: 200
Вес, кг.: 70

Цена: 43 491,80 руб.

Фильтр сетчатый Y-образный чугун Ду 250 фл РУ16 F3240N

ДУ, мм.: 250
Вес, кг.: 125,4

Цена: 88 100,20 руб.

Фильтр сетчатый Y-образный чугун Ду 300 фл РУ16 F3240N

ДУ, мм.: 300
Вес, кг.: 162

Цена: 131 752,20 руб.

Фильтр сетчатый Y-образный чугун Ду 350 фл РУ16 F3240N

ДУ, мм.: 350
Вес, кг.: 490

Цена: 269 277 руб.

Фильтр сетчатый Y-образный чугун Ду 400 фл РУ16 F3240N

ДУ, мм.: 400
Вес, кг.: 386

Цена: 398 425,80 руб.

Фильтры сетчатые Y-образные F3240N TECOFI предназначены для очистки потока рабочей среды в трубопроводе от частиц, размер которых превышает размер ячейки фильтра. Фильтр сетчатый Y-образный применяется в системах водоснабжения, водоочистки, холодоснабжения (антифриз, этиленгликоль и пропиленгликоль), отопления, пожаротушения. Арматура выпускается с ДУ от 15 до 400, корпус выполнен из чугуна, сетка фильтра – из нержавеющей стали. Рабочие условия: максимальное рабочее давление 16 бар, максимальная температура +300°C (180°C для насыщенного пара). Изделие может быть установлено как на горизонтальных, так и на вертикальных участках трубопровода. Тип присоединения – фланцевый. Срок гарантии 12 месяцев. Цена фильтр сетчатый Y-образный F3240N TECOFI зависит от размера ДУ. Изделие выпускается в 16 моделях размерного ряда, чтобы уточнить параметры и купить фильтр сетчатый Y-образный, свяжитесь с менеджерами ООО «ТД «Илион» по телефонам, указанным на сайте.
