Фильтр сетчатый Y-образный ФС ВР

Документы



Сертификат соответствия

Паспорт

Чертежи

Технические характеристики



Наименование параметра Значение
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип сетчатый
Тип установки Y-образный
Тип присоединения внутренняя резьба
Рабочая среда вода
Температура рабочей среды До +120⁰
Материал изделия Латунь 57-3

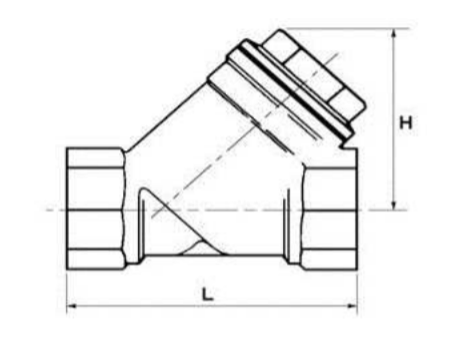

Габаритные размеры

Ду

Размер резьбы

Вес*, кг

L, мм

H, мм

РN, бар

15

1/2"

0,103

46,8

35

РУ20

20

3/4"

0,161

64,5

45

РУ20

25

1"

0,252

71,5

50

РУ20

32

1 1/4"

0,431

94

63,5

РУ20

40

1 1/2"

0,682

100

72,5

РУ20

50

2"

1,09

120

84

РУ20

*Весовые характеристики несут рекомендательный характер.









Фильтры сетчатые Y-образные устанавливаются для очистки взвешенных частиц в системах водоснабжения, отопления, подачи сжатого воздуха, и в других типах технологических трубопроводов, перегоняющие жидкости, не агрессивные к материалам фильтра. Арматура изготовлена из латуни, размерный ряд ДУ от 15 до 50 мм. Фильтр сетчатый Y-образный имеет внутреннюю резьбу для присоединения и сливную пробку, монтажное положение- пробкой вниз. Изделие можно использовать при температуре рабочей среды до +120⁰ и рабочем давлении до 16 Бар. Гарантийный срок составляет 1 год. Купить фильтры сетчатые Y-образные производства Китай в широком ассортименте можно в ТД «Илион».
