Фильтр сетчатый Y-образный Y333P фл

Документы

Сертификат соответствия

Паспорт

Гигиенический сертификат

Чертежи

Технические характеристики

Наименование параметра	Значение
Инженерная система	Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип	сетчатый
Тип установки	Y-образный
Исполнение	со сливной пробкой / со сливным краном
Температура рабочей среды	-10 до +100 oC
Материал корпуса	серый чугун GG-25 / высокопрочный чугун GGG-40
Покрытие	эпоксидная краска
Материал сетки	нержавеющая сталь

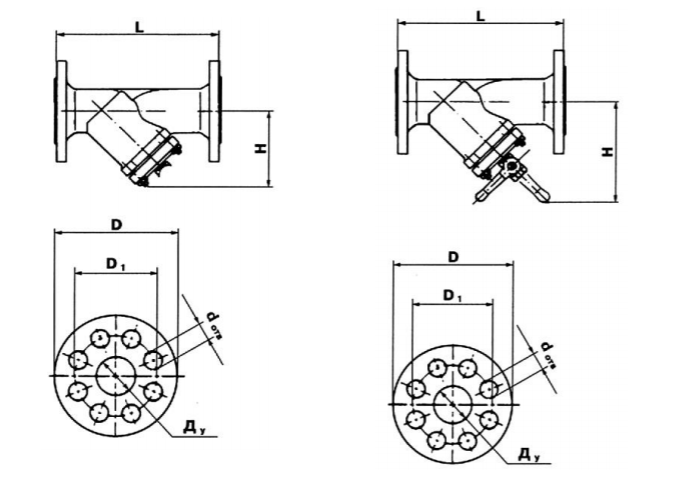

Габаритные размеры

Тип	ДУ, мм	Длина, мм	Высота, мм	Ø фланцев	Ø отв-тий	Кол-во отв-тий	PN, бар	Размер ячейки сетки, мм	Тмакс., oC	Kv, м3/ч	Масса, кг
Y333 / Y333P	40	200	130	150	19	4	РУ16	0,5	100	42,7	7,3 / 6,5
	50	230	145	165	19	4		0,5		66,7	8,5
	65	290	192	185	19	4		0,8		89	11/ 10,49
	80	310	173	200	19	8		1,25		127	17
	100	350	220 /187	220	19	8		1,25		200	24
	125	400	280	250	19	8		1,25		364	41
	350	980	587	520	23	16	РУ10	1,6		1844	297
	400	1100	658	580	27	16	РУ10	1,6		2172	406

Фильтр сетчатый Y-образный чугун Ду 40 Ру16 фл Y333 с пробкой

ДУ, мм.: 40
Вес, кг.: 7,3

Цена: 10 382,60 руб.

Фильтр сетчатый Y-образный чугун Ду 50 Ру16 фл Y333 с пробкой

ДУ, мм.: 50
Вес, кг.: 8,5

Цена: 12 028,20 руб.

Фильтр сетчатый Y-образный чугун Ду 65 Ру16 фл Y333 с пробкой

ДУ, мм.: 65
Вес, кг.: 11

Цена: 15 772,20 руб.

Фильтр сетчатый Y-образный чугун Ду 80 Ру16 фл Y333 с пробкой

ДУ, мм.: 80
Вес, кг.: 17

Цена: 20 418,60 руб.

Фильтр сетчатый Y-образный чугун Ду 100 Ру16 фл Y333 с пробкой

ДУ, мм.: 100
Вес, кг.: 24

Цена: 26 969,30 руб.

Фильтр сетчатый Y-образный чугун Ду 125 Ру16 фл Y333 с пробкой

ДУ, мм.: 125
Вес, кг.: 41

Цена: 42 057,60 руб.

Фильтр сетчатый Y-образный чугун Ду 350 Ру10 фл Y333 с пробкой

ДУ, мм.: 350
Вес, кг.: 297

Цена: 465 518,50 руб.

Фильтр сетчатый Y-образный чугун Ду 400 Ру10 фл Y333 с пробкой

ДУ, мм.: 400
Вес, кг.: 406

Цена: 595 460,60 руб.

Фильтр сетчатый Y-образный чугун Ду 40 Ру16 фл Y333P со сливным краном

ДУ, мм.: 40
Вес, кг.: 6.5

Цена: 12 271,10 руб.

Фильтр сетчатый Y-образный чугун Ду 50 Ру16 фл Y333P со сливным краном

ДУ, мм.: 50
Вес, кг.: 8,5

Цена: 13 899,70 руб.

Фильтр сетчатый Y-образный чугун Ду 65 Ру16 фл Y333P со сливным краном

ДУ, мм.: 65
Вес, кг.: 10,49

Цена: 17 644,80 руб.

Фильтр сетчатый Y-образный чугун Ду 100 Ру16 фл Y333P со сливным краном

ДУ, мм.: 100
Вес, кг.: 24

Цена: 28 840,70 руб.

Фильтр сетчатый Y-образный чугун Ду 400 Ру10 фл Y333P со сливным краном

ДУ, мм.: 400
Вес, кг.: 406

Цена: 597 602,50 руб.

Фильтры сетчатые У-образные Y333 ВР Danfoss фланцевые используются для защиты насосов, компрессоров и другого ценного оборудования от попадания в них механических частиц из потока рабочих сред. Корпус изделия изготовлен из серого чугуна, сетка – из нержавеющей стали. Рабочие температуры использования находятся в пределах от -10 до +100 ºС. Фильтры сетчатые У-образные Y333 ВР устанавливаются так, чтобы направление потока совпадало с направлением стрелки на корпусе, сливное отверстие должно быть обращено вниз. Арматура выпускается с ДУ от 40 до 400, есть модели как с пробкой, так и со сливным краном. Обращайтесь в ООО «ТД «Илион», чтобы купить фильтры сетчатые У-образные Y333 ВР Danfoss.
