Фильтр сетчатый Y-образный FVF фланцевый

Документы

Сертификат соответствия

Паспорт

Гигиенический сертификат

Чертежи

Технические характеристики

Наименование параметра		Значение
Инженерная система		Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Рабочая среда		Вода / Раствор гликоля, вода
Тип		сетчатый
Тип установки		Y-образный
Тип присоединения		фланцевое
Исполнение		со сливной пробкой / со сливным краном
Материал корпуса		серый чугун EN-GJL-250 / высокопрочный чугун EN-GJS-400-18-LT
Материал сетки		нержавеющая сталь
Т. рабочей среды	со сливной пробкой	от -10 до +300 oC / от -20 до +350 oC
Т. рабочей среды	со сливным краном	от -10 до +150 oC

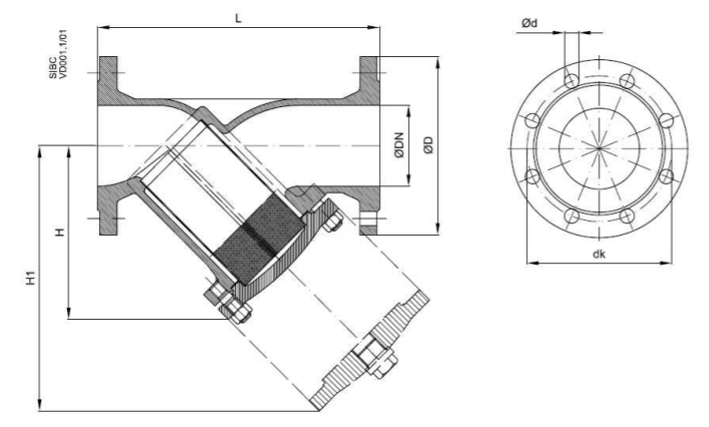

Габаритные размеры

DN, мм	Размеры, мм		Размер ячейки сетки, мм	Размеры фланцев, мм			PN, бар	Kv, м3/ч	FVF с пробкой/ с краном
DN, мм	L	H	Размер ячейки сетки, мм	D	Кол-во отверстий	d	PN, бар	Kv, м3/ч	Т.макс, oC	Масса, кг
15	130	75	0,54	95	4	14	РУ16	5.3	300/ 150	2,2
20	150	75	0,54	105	4	14	РУ16	9.5	300/ 150	3,23/ 3,3
25	160	90	0,87	115	4	14	РУ16	16.5	300/ 150	3,8/ 5,79
32	180	90	0,87	140	4	19	РУ16	20	300/ 150	5/ 5,49
40	200	110	0,87	150	4	19	РУ16	33	300/ 150	7,1/ 7,067
50	230	120	0,87	165	4	19	РУ16	54	300/ 150	8,47/ 8,256
65	290	140	0,87	185/165	4	19	РУ16	95	300/ 150	12
80	310	165	1,18	200	8	19	РУ16	140	300/ 150	15,86/16,19
100	350	220	1,18	220	8	19	РУ16	201	300/ 150	28 / 25
125	400	260	1,18	250	8	19	РУ16	340	300/ 150	37,5/ 39
150	480	300	1,18	285	8	23	РУ16	526	300/ 150	54/ 61
200	600	360	1,18	340	12	23	РУ16	870	300/ 150	109
250	730	470	1,18	405	12	28	РУ16	1260	300/ 150	162
300	850	560	1,18	460	12	28	РУ16	1735	300/ 150	280
15	130	75	0,54	95	4	14	РУ25	5,3	350	2,2
20	150	75	0,54	105	4	14	РУ25	9.5	350	3,3
25	160	90	0,87	115	4	14	РУ25	16.5	350	3,8
32	180	90	0,87	140	4	19	РУ25	20	350	5
40	200	110	0,87	150	4	19	РУ25	33	350	6,5
50	230	120	0,87	165	4	19	РУ25	54	350	8,5
65	290	140	0,87	185	8	19	РУ25	95	350	11,61
80	310	165	1,18	200	8	19	РУ25	140	350	16,6
100	350	220	1,18	235	8	23	РУ25	201	350	25
125	400	260	1,18	270	8	28	РУ25	340	350	39
150	480	300	1,18	300	8	28	РУ25	526	350	61
200	600	360	1,18	360	12	28	РУ25	870	350	109
250	730	470	1,18	425	12	31	РУ25	1260	350	162
300	850	560	1,18	485	16	31	РУ25	1735	350	280

Фильтр сетчатый Y-образный чугун Ду 15 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 15
Вес, кг.: 2.2

Цена: 4 462,90 руб.

Фильтр сетчатый Y-образный чугун Ду 20 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 20
Вес, кг.: 3,23

Цена: 4 769,80 руб.

Фильтр сетчатый Y-образный чугун Ду 25 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 25
Вес, кг.: 3,8

Цена: 5 140,90 руб.

Фильтр сетчатый Y-образный чугун Ду 32 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 32
Вес, кг.: 5

Цена: 5 967,70 руб.

Фильтр сетчатый Y-образный чугун Ду 40 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 40
Вес, кг.: 7,1

Цена: 6 432,80 руб.

Фильтр сетчатый Y-образный чугун Ду 50 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 50
Вес, кг.: 8,47

Цена: 7 738,30 руб.

Фильтр сетчатый Y-образный чугун Ду 65 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 65
Вес, кг.: 12

Цена: 10 161,70 руб.

Фильтр сетчатый Y-образный чугун Ду 80 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 80
Вес, кг.: 15,86

Цена: 12 133,80 руб.

Фильтр сетчатый Y-образный чугун Ду 100 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 100
Вес, кг.: 28

Цена: 12 807,70 руб.

Фильтр сетчатый Y-образный чугун Ду 125 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 125
Вес, кг.: 37,5

Цена: 28 596,50 руб.

Фильтр сетчатый Y-образный чугун Ду 150 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 150
Вес, кг.: 54

Цена: 40 103,90 руб.

Фильтр сетчатый Y-образный чугун Ду 200 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 200
Вес, кг.: 109

Цена: 78 274,70 руб.

Фильтр сетчатый Y-образный чугун Ду 250 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 250
Вес, кг.: 162

Цена: 298 341,20 руб.

Фильтр сетчатый Y-образный чугун Ду 300 Ру16 фл FVF со сливной пробкой

ДУ, мм.: 300
Вес, кг.: 280

Цена: 544 339,40 руб.

Фильтр сетчатый Y-образный чугун Ду 15 Ру16 фл FVF со сливным краном

ДУ, мм.: 15
Вес, кг.: 2.2

Цена: 5 845,40 руб.

Фильтр сетчатый Y-образный чугун Ду 20 Ру16 фл FVF со сливным краном

ДУ, мм.: 20
Вес, кг.: 3,3

Цена: 6 124,90 руб.

Фильтр сетчатый Y-образный чугун Ду 25 Ру16 фл FVF со сливным краном

ДУ, мм.: 25
Вес, кг.: 5,79

Цена: 6 496,10 руб.

Фильтр сетчатый Y-образный чугун Ду 32 Ру16 фл FVF со сливным краном

ДУ, мм.: 32
Вес, кг.: 5,49

Цена: 7 309,20 руб.

Фильтр сетчатый Y-образный чугун Ду 40 Ру16 фл FVF со сливным краном

ДУ, мм.: 40
Вес, кг.: 7,067

Цена: 7 849,10 руб.

Фильтр сетчатый Y-образный чугун Ду 50 Ру16 фл FVF со сливным краном

ДУ, мм.: 50
Вес, кг.: 8,256

Цена: 9 095,50 руб.

Фильтр сетчатый Y-образный чугун Ду 65 Ру16 фл FVF со сливным краном

ДУ, мм.: 65
Вес, кг.: 12

Цена: 11 917,60 руб.

Фильтр сетчатый Y-образный чугун Ду 80 Ру16 фл FVF со сливным краном

ДУ, мм.: 80
Вес, кг.: 16,19

Цена: 14 003,50 руб.

Фильтр сетчатый Y-образный чугун Ду 100 Ру16 фл FVF со сливным краном

ДУ, мм.: 100
Вес, кг.: 25

Цена: 18 764,90 руб.

Фильтр сетчатый Y-образный чугун Ду 125 Ру16 фл FVF со сливным краном

ДУ, мм.: 125
Вес, кг.: 39

Цена: 31 432,20 руб.

Фильтр сетчатый Y-образный чугун Ду 150 Ру16 фл FVF со сливным краном

ДУ, мм.: 150
Вес, кг.: 61

Цена: 42 527,30 руб.

Фильтр сетчатый Y-образный чугун Ду 200 Ру16 фл FVF со сливным краном

ДУ, мм.: 200
Вес, кг.: 109

Цена: 81 689,40 руб.

Фильтр сетчатый Y-образный чугун Ду 250 Ру16 фл FVF со сливным краном

ДУ, мм.: 250
Вес, кг.: 162

Цена: 301 016,60 руб.

Фильтр сетчатый Y-образный чугун Ду 300 Ру16 фл FVF со сливным краном

ДУ, мм.: 300
Вес, кг.: 280

Цена: 547 101,40 руб.

Фильтр сетчатый Y-образный чугун Ду 15 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 15
Вес, кг.: 2,2

Цена: 6 065,90 руб.

Фильтр сетчатый Y-образный чугун Ду 20 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 20
Вес, кг.: 3,3

Цена: 6 482,40 руб.

Фильтр сетчатый Y-образный чугун Ду 25 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 25
Вес, кг.: 3,8

Цена: 6 985,40 руб.

Фильтр сетчатый Y-образный чугун Ду 32 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 32
Вес, кг.: 5

Цена: 8 114,90 руб.

Фильтр сетчатый Y-образный чугун Ду 40 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 40
Вес, кг.: 6,5

Цена: 8 388 руб.

Фильтр сетчатый Y-образный чугун Ду 50 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 50
Вес, кг.: 8,5

Цена: 9 718,80 руб.

Фильтр сетчатый Y-образный чугун Ду 65 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 65
Вес, кг.: 11,61

Цена: 12 745,40 руб.

Фильтр сетчатый Y-образный чугун Ду 80 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 80
Вес, кг.: 16,6

Цена: 16 501,80 руб.

Фильтр сетчатый Y-образный чугун Ду 100 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 100
Вес, кг.: 25

Цена: 26 185,80 руб.

Фильтр сетчатый Y-образный чугун Ду 125 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 125
Вес, кг.: 39

Цена: 35 877,10 руб.

Фильтр сетчатый Y-образный чугун Ду 150 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 150
Вес, кг.: 61

Цена: 58 152,60 руб.

Фильтр сетчатый Y-образный чугун Ду 200 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 200
Вес, кг.: 109

Цена: 104 229,50 руб.

Фильтр сетчатый Y-образный чугун Ду 250 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 250
Вес, кг.: 162

Цена: 418 269 руб.

Фильтр сетчатый Y-образный чугун Ду 300 Ру25 фл FVF со сливной пробкой

ДУ, мм.: 300
Вес, кг.: 280

Цена: 665 881,70 руб.

Фильтры сетчатые У-образные FVF Danfoss устанавливаются в системах водоснабжения, пожаротушения, вентиляции и других трубопроводах промышленного и народно-хозяйственного назначения. Они предотвращают засорение трубопровода и поломку дорогостоящего оборудования из-за загрязнения потока твёрдыми частицами. В качестве рабочей среды могут быть использованы вода и (для некоторых типов изделия) раствор гликоля. Корпус фильтра выполнен из серого чугуна, сетка – из нержавеющей стали. Диапазон рабочих температур от -10 до +300 ºС. Срок гарантии составляет 18 месяцев, средний срок службы – 10 лет. Фильтры сетчатые FVF Danfoss выпускаются с ДУ – от 15 до 300 в вариантах со сливной пробкой и со сливным краном, есть также изделия из высокопрочного чугуна со сливной пробкой. Модельный ряд очень широк, поэтому для того, чтобы купить фильтры сетчатые У-образные FVF Danfoss, предлагаем Вам обратиться за консультацией к специалистам отдела продаж ООО «ТД «Илион».
