Термометры общетехнические (радиальное присоединение)

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия

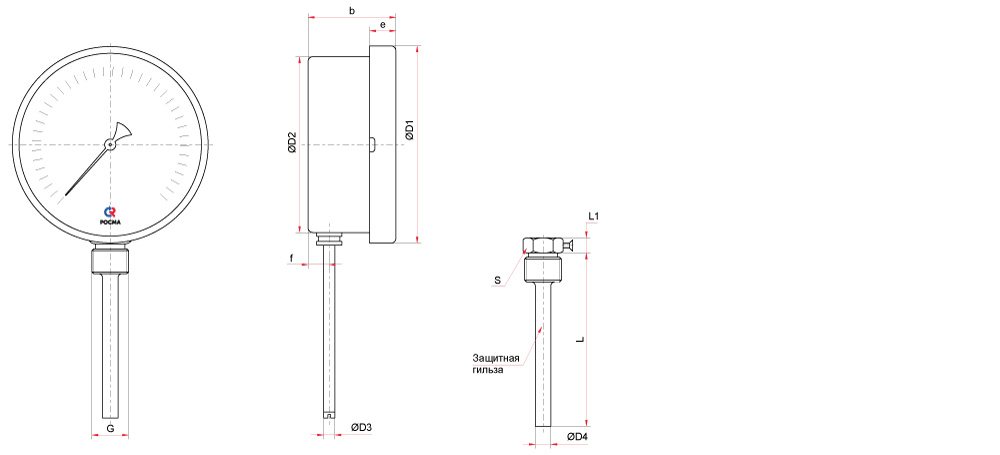

Чертежи

Радиальное присоединение

Основные размеры (мм), вес (кг):

ТипØD1D2D3D4befLL1SGВес
БТ-32.211 63 69 62 6 9 40 12 9 46 / 64 / 100 / 150 / 200 10 19 G½ или
M20×1,5
0,17
БТ-52.211 100 110 100 51 15 10 46 / 64 / 100 / 150 / 200 / 250 / 300 0,34
Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

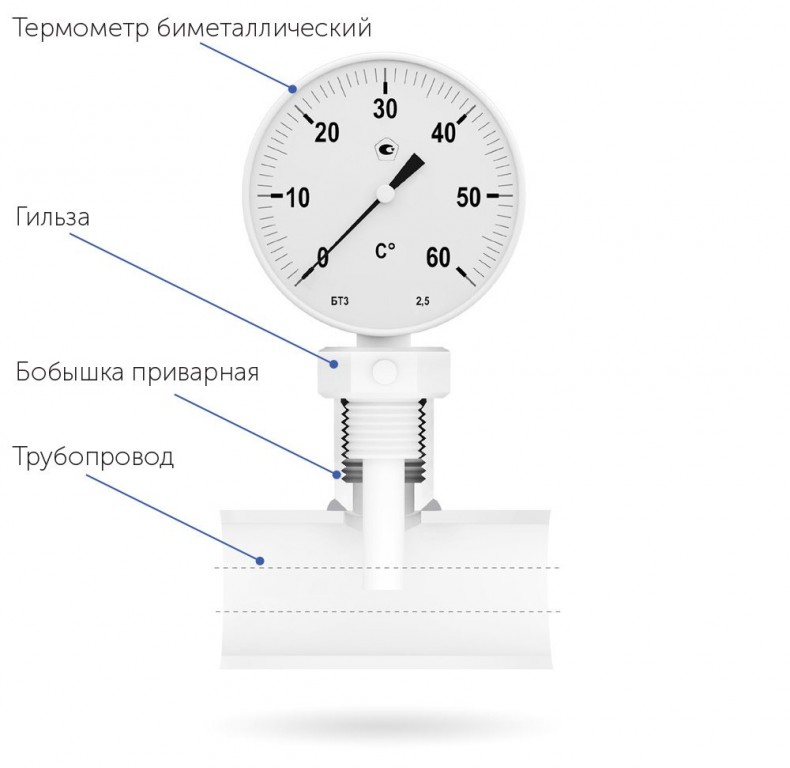

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.

При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 63
Класс точности: 2,5
L=46
Цена: 665
Диаметр корпуса: 63
Класс точности: 2,5
L=64
Цена: 705
Диаметр корпуса: 63
Класс точности: 2,5
L=100
Цена: 755
Диаметр корпуса: 63
Класс точности: 2,5
L=150
Цена: 945
Диаметр корпуса: 63
Класс точности: 2,5
L=200
Цена: 990
Диаметр корпуса: 100
Класс точности: 1,5
L=46
Цена: 945
Диаметр корпуса: 100
Класс точности: 1,5
L=64
Цена: 990
Диаметр корпуса: 100
Класс точности: 1,5
L=100
Цена: 1040
Диаметр корпуса: 100
Класс точности: 1,5
L=150
Цена: 1115
Диаметр корпуса: 100
Класс точности: 1,5
L=200
Цена: 1260
Диаметр корпуса: 100
Класс точности: 1,5
L=250
Цена: 1345
Диаметр корпуса: 100
Класс точности: 1,5
L=300
Цена: 1420

Термометр радиальный биметаллический БТ, серия 211 предназначен для измерения температуры жидкостей, пара и газов. Возможно использование прибора в агрессивных средах при комплектации его гильзой из нержавеющей стали. В качестве чувствительного элемента используется биметаллическая пружина, пластины которой имеют различные температурные коэффициенты линейного расширения. В зависимости от температуры измеряемой среды  пружина изгибается и приводит в движение стрелку показаний прибора.

Корпус термометра  радиального биметаллического БТ, серия 211 изготавливается из коррозионностойкой стали 12Х15Г9НД, шток — из нержавеющей стали  08Х18Н10.

Термометр применяется в системах коммунального хозяйства: водо-, теплоснабжении, в отопительных системах и системах кондиционирования.



Класс точности

Ø100

1,0** / 1,5

Ø63

2,5



Диапазон показаний температур, °C

−40…+60***

−30…+70****

0…+60

0…+100

0…+120

0…+160

0…+200

0…+250

0…+300

0…+350

0…+450



*** — только для Ø63
**** — только для Ø100

  • ●  Диаметр корпуса, мм 63, 100
  • ●  Диапазон рабочих температур окружающей среды: −10…+60 °C
  • ●  Резьба присоединения (на гильзе) G½ или M20×1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа C2 по ГОСТ Р 52931;
  • ●  климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150
