Термометры коррозионностойкие (радиальное присоединение)

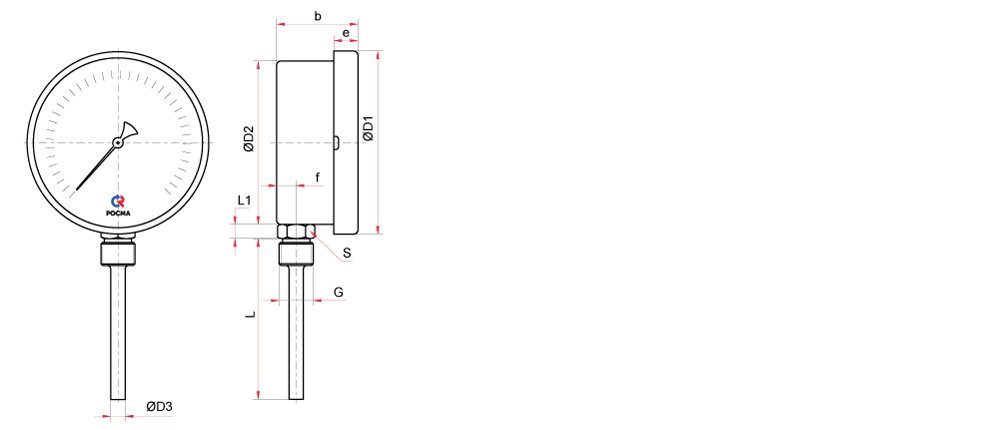

Чертежи

Радиальное присоединение

Основные размеры (мм), вес (кг):

ТипØD1D2D3befLL1SGВес
БТ-52.220 100 111 100 10 49 17 16,2 64 / 100 / 150 / 200 / 250 / 300* 10 22 G½ или М20×1,5  0,33
БТ-72.220 150 161 149 51 18 18 0,58

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм)

Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

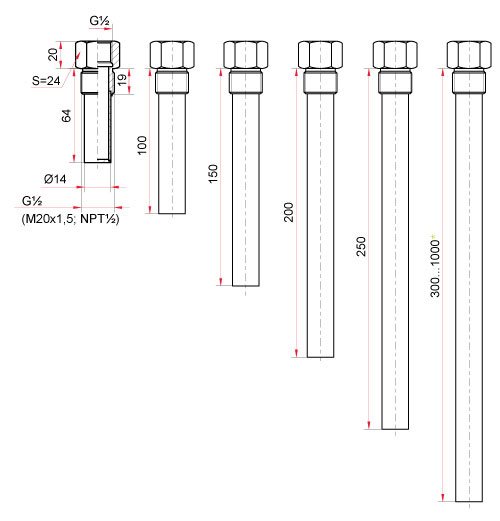

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой в бобышку вкручивается гильза, а в гильзу устанавливается термометр.



При монтаже вращать прибор разрешаетсятолько за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=46
Цена: 1330
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=64
Цена: 1400
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=100
Цена: 1570
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=150
Цена: 1650
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=200
Цена: 1730
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=250
Цена: 1815
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=300
Цена: 1890
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=64
Цена: 3515
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=100
Цена: 3685
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=150
Цена: 3870
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=200
Цена: 4035
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=250
Цена: 4245
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=300
Цена: 4455

Коррозионностойкий термометр БТ, серия 220 с радиальным присоединением и резьбой на штоке используется  для измерения температуры агрессивных жидкостей и газов. Чувствительным элементом является биметаллическая пружина, деформация которой пропорциональна температуре измеряемой среды. Две пластины из металлов, имеющих разные температурные коэффициенты линейного расширения, изгибаются и вращают стрелку термометра при измерении температуры. К одному из концов пружины прикреплена ось стрелки прибора.

Корпус и шток коррозионностойкого термометра БТ изготовлены из нержавеющей стали  08Х18Н10.

Коррозионностойкий термометр БТ применяется в машиностроении, а также в химической и нефтехимической промышленности.



Диапазон показаний температур, °C

−30…+70

0…+60

0…+100

0…+120

0…+160

0…+200

0…+250

0…+350

0…+450


  • ●  Диаметр корпуса 100, 150 мм
  • ●  Класс точности 1,5
  • ●  Диапазон рабочих температур окружающей среды: −60…+60 °C
  • ●  Резьба присоединения (на штоке) G½ или М20х1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа Д2 по ГОСТ Р 52931;
  • ●  климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
