Осевое присоединение
Основные размеры (мм), вес (кг):

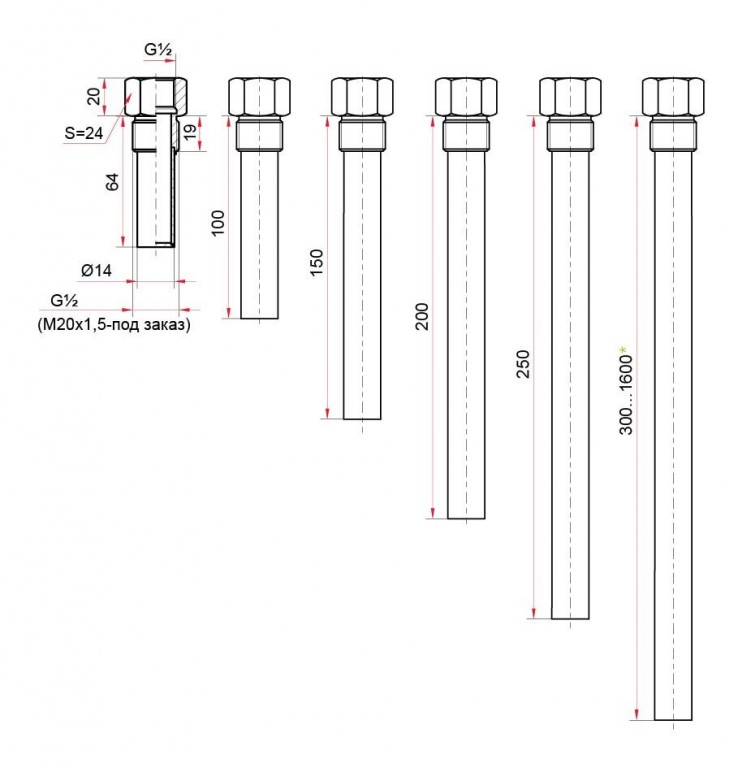

* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм)
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
Коррозионностойкий термометр БТ, серия 220 с осевым присоединением и резьбой на штоке используется для измерения температуры агрессивных жидкостей и газов. В основе принципа действия этого типа термометров лежит зависимость деформации биметаллической пружины, изготовленной из пластин с разными температурными коэффициентами линейного расширения от температуры измеряемой среды.
Термометр коррозионностойкий БТ с осевым присоединением может быть как готовым к гидрозаполнению («сухим»), так и уже заполненным силиконом.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали 08Х18Н10. Длина погружной части от 64 до 300 мм, возможно изготовление длины под заказ. Прибор устойчив к воздействию агрессивных сред и может применяться в различных отраслях промышленности, в том числе химической и нефтехимической.
−30…+50
0…+100
0…+120
0…+160
0…+200
0…+250
0…+300
0…+350
0…+450
0…+500
