Термометры коррозионностойкие (универсальное присоединение)

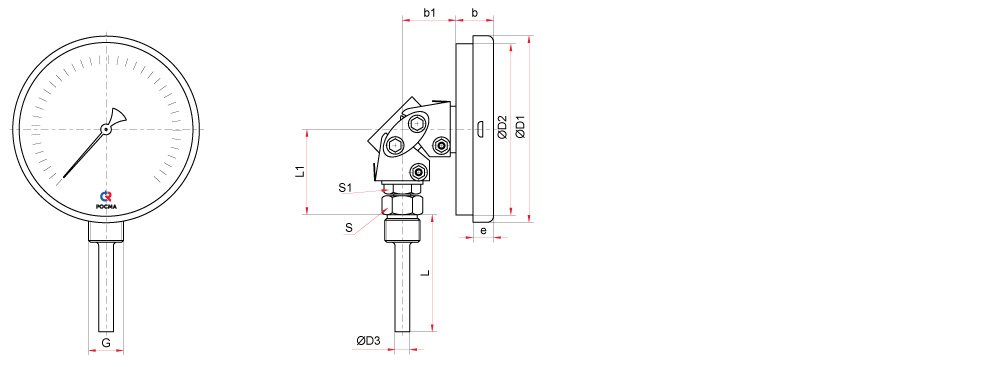

Чертежи

Основные размеры (мм), вес (кг):

ТипØD1D2D3bb1eLL1SS1GВес
БТ-44.220 80 81 75 10 19 36 10 46 / 64 / 100 / 150 / 200 / 250 / 300* 53 22 17 G½ или М20×1,5 0,32
БТ-54.220 100 107 99 11 64 / 100 / 150 / 200 / 250 / 300* 0,39
БТ-74.220 150 160 149 21 17 0,63

* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)

Монтаж и эксплуатация

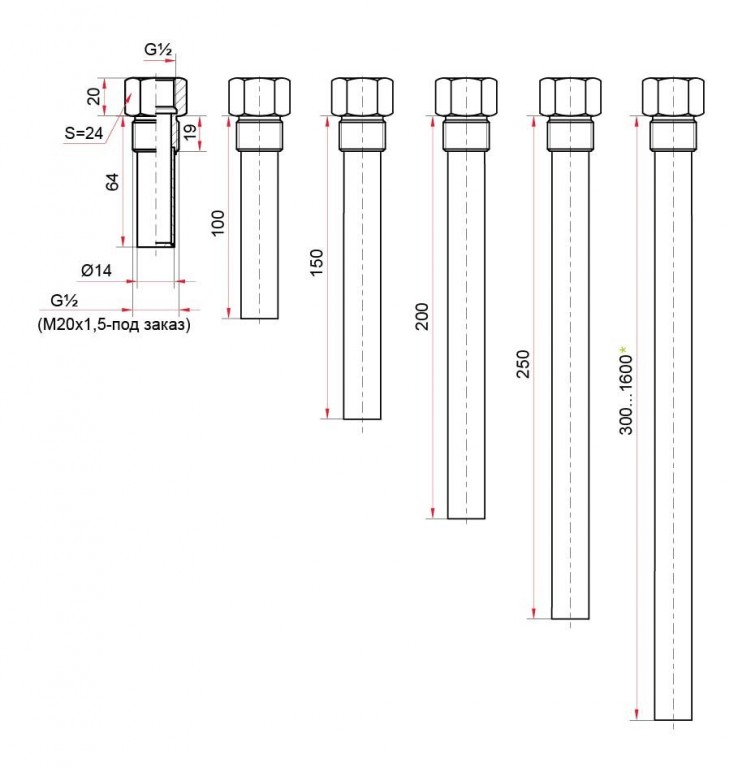

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой в бобышку вкручивается гильза, а в гильзу устанавливается термометр.



При монтаже вращать прибор разрешаетсятолько за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 80
Класс точности: 1,0*; 1,5
L=46
Цена: 2370
Диаметр корпуса: 80
Класс точности: 1,0*; 1,5
L=64
Цена: 2505
Диаметр корпуса: 80
Класс точности: 1,0*; 1,5
L=100
Цена: 2660
Диаметр корпуса: 80
Класс точности: 1,0*; 1,5
L=150
Цена: 2875
Диаметр корпуса: 80
Класс точности: 1,0*; 1,5
L=200
Цена: 3065
Диаметр корпуса: 80
Класс точности: 1,0*; 1,5
L=250
Цена: 3235
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=64
Цена: 2645
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=100
Цена: 2740
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=150
Цена: 2975
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=200
Цена: 3130
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=250
Цена: 3285
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=300
Цена: 3450
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=64
Цена: 5260
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=100
Цена: 5410
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=150
Цена: 5545
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=200
Цена: 5665
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=250
Цена: 5755
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=300
Цена: 5870

Коррозионностойкий термометр БТ, серия 220 с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Термометры  БТ функционируют, используя принцип зависимости деформации биметаллической пружины от температуры измеряемой среды. Чувствительный элемент состоит из двух металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина, закреплённая одним концом в штоке, изгибается и вращает стрелку термометра. Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали 08Х18Н10 со степенью защиты IP54.

Благодаря такому исполнению  коррозионностойкий термометр БТ, серия 220 с универсальным присоединением  годится для измерения температуры агрессивных жидкостей и газов в химической, нефтехимической промышленности, а также в машиностороении.



Диапазон показаний температур, °C

−30…+50

0…+60

0…+100

0…+120

0…+160

0…+250

0…+300

0…+350

0…+450


  • ●  Диаметр корпуса 80, 100, 150 мм
  • ●  Класс точности 1,5
  • ●  Диапазон рабочих температур  окружающей среды: −60…+60 °C
  • ●  Присоединение: универсальное, с поворотно-откидным корпусом,
  • ●  угол поворота до 90°
  • ●  Резьба присоединения (на штоке) G½ или М20х1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа Д2 по ГОСТ Р 52931;
  • ●  климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
