Мембранные разделители сред, фланцевое присоединение

Документы

Сертификат соответствия
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям



Чертежи

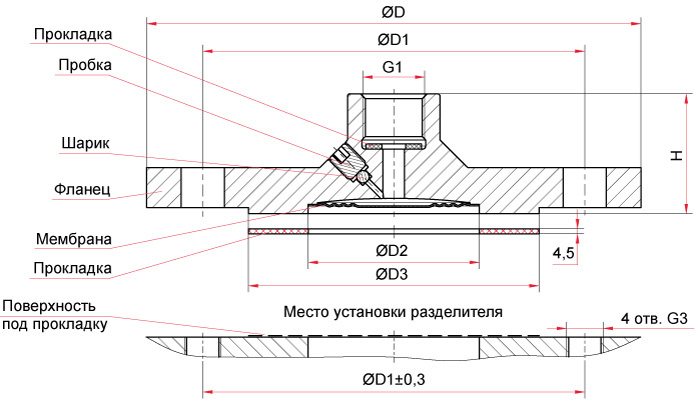

Фланцевое присоединение на среднее и низкое давление, тип РМ-С21, РМ-С21м

Основные размеры (мм), вес (кг)

МодельDD1D2D3G1G3HВесОбъем
заполняемой жидкости
Максимальный объем
вытесняемой жидкости
РМ-С21 150 110 58 84 M20×1,5 М16 46 1,7 14,7 2,5
РМ-С21м 115 85 42 68 М12 40 1,2 11,4 2,5
Монтаж и эксплуатация

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

В отличие от монтажа штуцерных разделителей, которые могут быть установлены через бобышку, переходник или любое другое резьбовое соединение, монтаж фланцевых разделителей требует более серьезной подготовки места установки. Оно должно соответствовать представленным чертежам. Поверхность под прокладку должна быть гладкой, без выступов, заусенцев и режущих кромок.

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5 м.



Присоединение: фланцевое
Цена: 5075
Присоединение: фланцевое
Цена: 4375



Мембранные разделители сред применяют для измерения показателей сред при экстремальных температурах, а также в агрессивных, вязких, абразивных средах. Мембрана из соответствующего материала защищает измерительный прибор от агрессивной и опасной измеряемой среды. Давление измеряемой среды воздействует на эластичную мембрану, и далее через заполняющую жидкость передаётся на измерительный прибор. Мембранные разделители сред с фланцевым присоединением используются для измерения сильно загрязненных, очень вязких, а также липких рабочих сред. Фланцевые мембранные разделители сред имеют фланцевое присоединение к процессу, выполняемое в разных модификациях, в зависимости от области применения.

Изделие выполняется из нержавеющей стали 08Х17Н13М2, мембрана имеет фторопластовое покрытие, тантал, монель, хастеллой .Диапазон рабочих температур - в соответствии с выбранным средством измерения.



Диапазон рабочих давлений, МПа

Средние и низкие РМ-С21

ТМ

0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5

ТВ

−0,1…0

ТМВ

−0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4

РПД-И

0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5

Средние РМ-С21м

ТМ

0…0,6 / 1 / 1,6 / 2,5

ТМВ

−0,1...0,5 / 0,9 / 1,5 / 2,4

РПД-И

0…0,6 / 1 / 1,6 / 2,5



Резьба присоединения Внутренняя M20×1,5

Заливное отверстие есть.

Разделительная жидкость ПМС–20 (ГОСТ13032–77)

Объем, вытесняемый под действием максимального давления 2,5 мл

Доп. погрешность вносимая РМ ±0,5% (компенсируется настройкой средства измерений)



Варианты поставки

— без средства измерений
— в сборе со средством измерений*
— в сборе со средством измерений* и соединительным рукавом (длина 2 / 3 / 4 / 5 м)
* — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, 150 (все серии)



Приобрести фланцевые мембранные разделители сред Вам помогут консультации специалистов ООО «ТД «Илион».
