Манометры с электроконтактной приставкой с повышенным IP

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Декларация о соответствии Таможенного союза
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Сертификат соответствия требованиям пожарной безопасности
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям
Свидетельства о типовом одобрении Российского морского регистра судоходства
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия



Чертежи

Основные размеры (мм), вес (кг):

ТипØD1D2bhfmLSGd1a1a2Вес
ТМ-510Р.05 100 100 98 42 82 17 40 40 17 G½ или
M20×1,5
0,46
ТМ-510РКТ.05 5,5 80 3 0,51
ТМ-510Р.05* 43 85 19 0,67
ТМ-510РКТ.05* 5,5 80 3 0,72
ТМ-610Р.05 150 152 148 48 109 18 38 0,74
ТМ-610РКТ.05 7 128 4 0,85
ТМ-610Р.05* 50 19 1,11
ТМ-610РКТ.05* 7 128 4 1,22

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальный
Цена: 1785
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальный
Цена: 1950
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальный
Цена: 3095
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальный
Цена: 1925
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальный
Цена: 2180
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальный
Цена: 4785
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 1875
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 2120
Диаметр корпуса: 100
Класс точности: 1,5
Штуцер: радиальное
Цена: 1875
Диаметр корпуса: 150
Класс точности: 1,5
Штуцер: радиальное
Цена: 2120
Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа
ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ* −0,1…0
ТМВ** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только исполнение I, II, V.

** — только исполнение I, II, V, VI

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: до +150

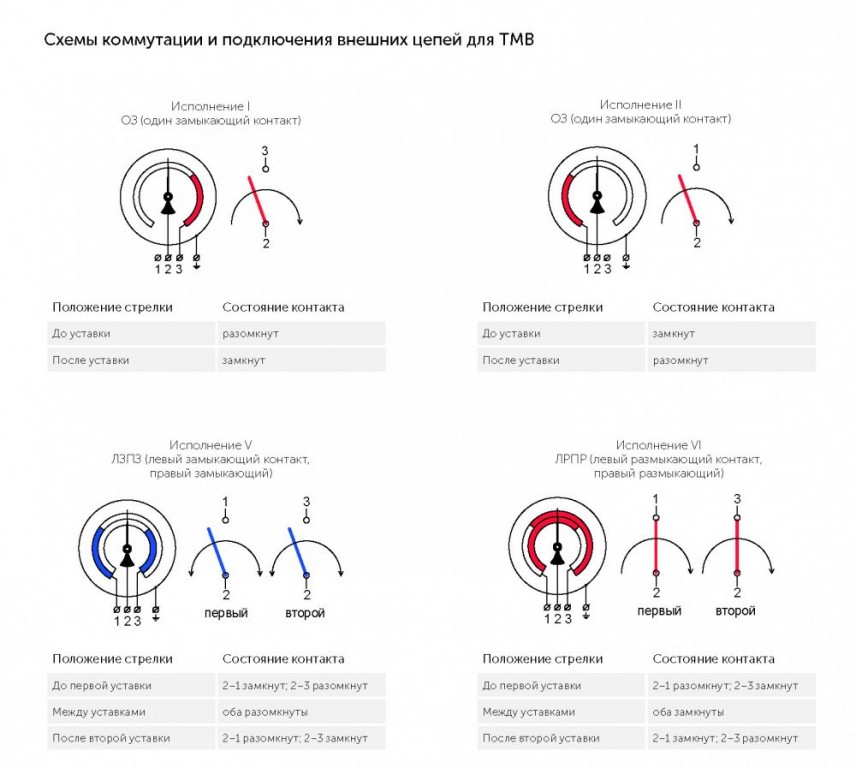

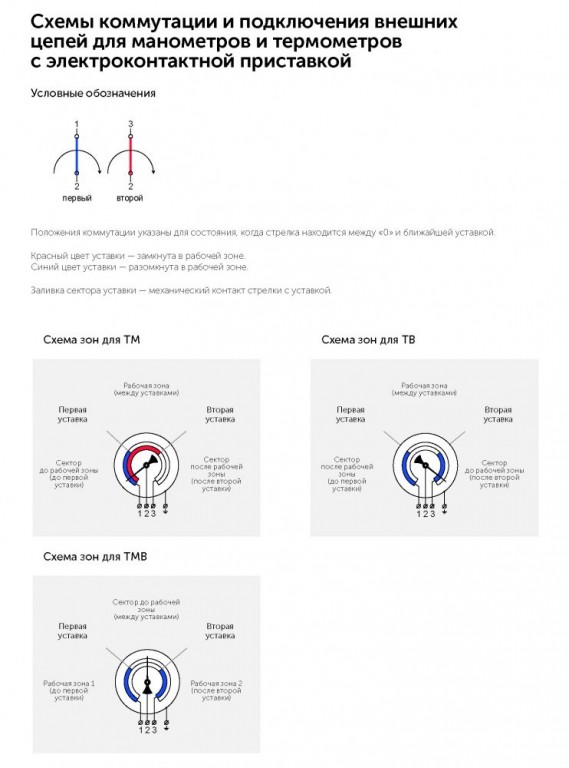

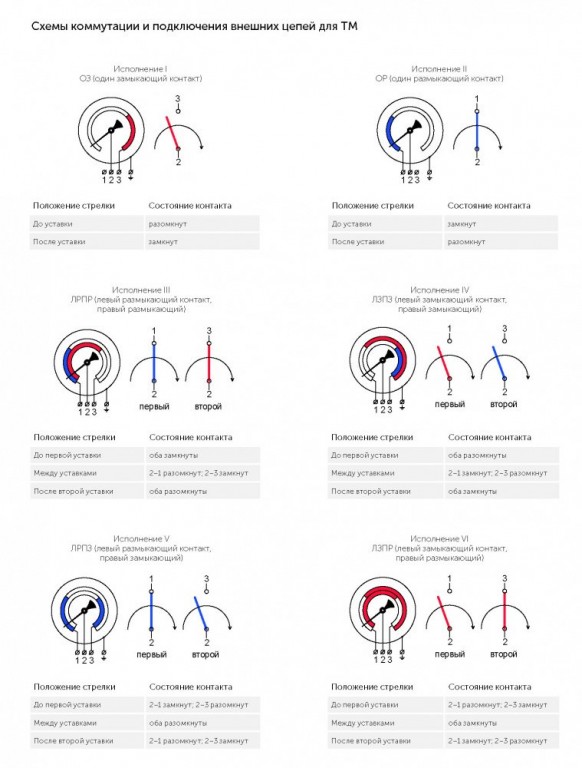

Электрическая схема

Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)

Максимальное напряжение, В

−220 В, ~380

Максимальный ток, А

1

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Тип контактов

с магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний

±4

Чувствительный элемент

Медный сплав
(100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Корпус

IP54, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Штуцер

Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)

Подключение

Через DIN-разъем сзади на корпусе

Присоединение

Радиальное

Резьба присоединения

G½ или М20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
