Манометры виброустойчивые

Чертежи

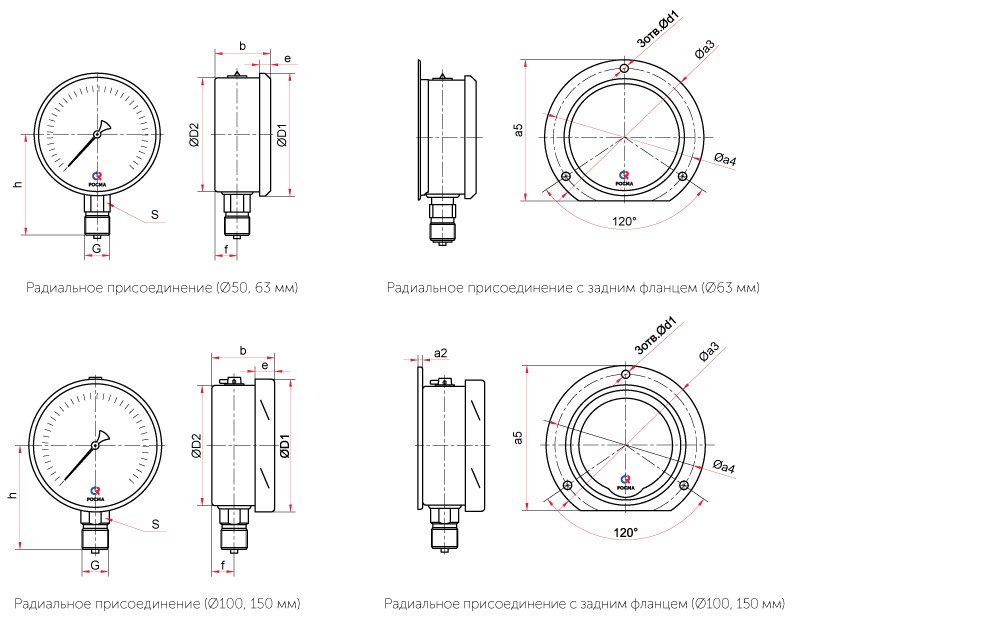

Основные размеры (мм), вес (кг):

ТипØD1D2behfSGd1a2a3a4a5
ТМ-220Р 50 57 52 29 6 47 8 14
ТМ-320Р 63 68 62 57 9 G¼ или M12×1,5
ТМ-320РКТ 4,5 85 74 78
ТМ-520Р 100 111 99 48 17 85 14 22 G½ или M20×1,5
ТМ-520РКТ 7 3 132 116 121
ТМ-620Р 150 161 149 50 18 116 16
ТМ-620РКТ 5,5 4 180 166 171

ТипВесВес с заполнениемОбъем заполняемой жидкости
ТМ-220Р 0,09 0,19 80
ТМ-320Р 0,12 0,23 90
ТМ-320РКТ 0,15 0,26
ТМ-520Р 0,46 0,90 350
ТМ-520РКТ 0,53 0,97
ТМ-620Р 0,69 1,65 770
ТМ-620РКТ 0,79 1,75

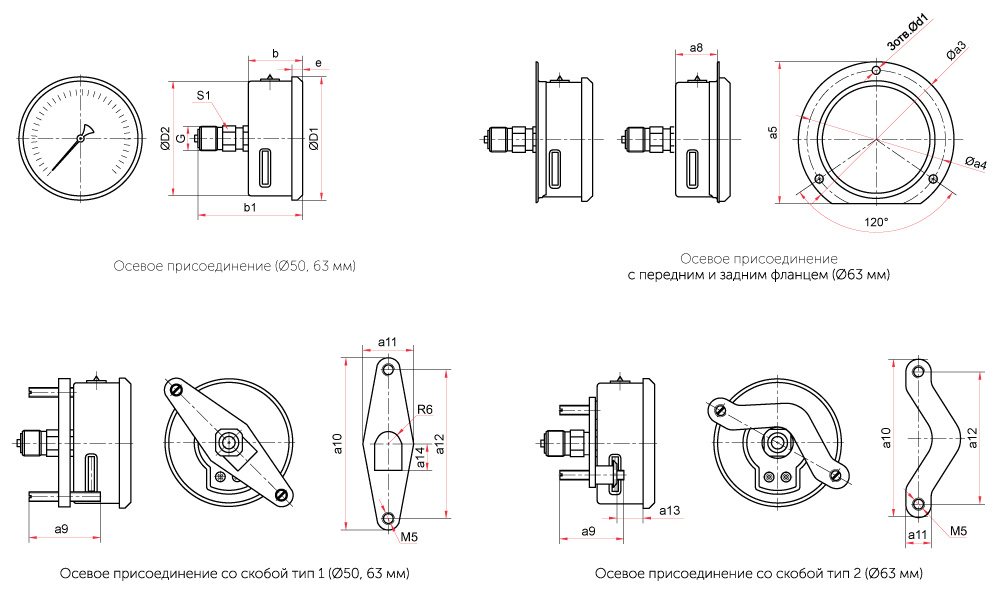

Основные размеры (мм), вес (кг):

ТипØD1D2bb1eGd1a3a4a5a8a9a10a11a12a13a14
ТМ-220Т 50 57 52 29 55 6
ТМ-320Т 63 68 62 30 52 G¼ или M12×1,5
ТМ-320ТКТ 4,5 85 74 78 25
ТМ-320ТКП
ТМ-320ТС тип 1   35 83 32 71 14
ТМ-320ТС тип 2 86 15 72 15

ТипВесВес с заполнениемОбъем заполняемой жидкости
ТМ-220Т 0,09 0,19 80
ТМ-320Т 0,11 0,22 90
ТМ-320ТКТ 0,14 0,25
ТМ-320ТКП
ТМ-320ТС тип 1 0,13 0,24
ТМ-320ТС тип 2 0,15 0,26

Основные размеры (мм), вес (кг):

ТипØD1D2bb1ef1S1d1a2a3a4a5a8a9a10a11a12a13
ТМ-520Т 100 111 99 45 84 16 22
ТМ-520ТКП 5,5 132 115 33
ТМ-520ТКТ 7 3 116 121
ТМ-520ТЭ 40 74 29
ТМ-520ТЭКП 5,5 132 115 33
ТМ-520ТЭКТ 7 3 116 121
ТМ-520ТЭС 30 38 128 26 50

ТипGВесВес с заполнениемОбъем заполняемой жидкости
ТМ-520Т G½ или M20×1,5 0,51 0,95 350
ТМ-520ТКП 0,56 1,00
ТМ-520ТКТ 0,59 1,03
ТМ-520ТЭ 0,39 0,83
ТМ-520ТЭКП 0,44 0,88
ТМ-520ТЭКТ 0,46 0,90
ТМ-520ТЭС

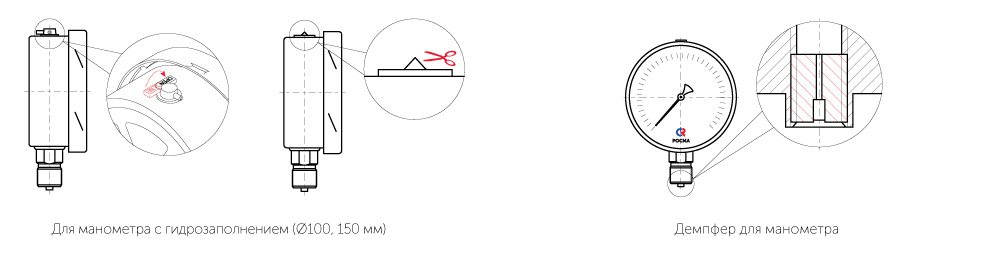

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: радиальный
Цена: 540
Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: осевой
Цена: 595
Диаметр корпуса: 50
Класс точности: 2,5
Штуцер: радиальный
Цена: 570
иаметр корпуса: 50
Класс точности: 2,5
Штуцер: осевой
Цена: 630
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальный
Цена: 655
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевой
Цена: 700
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное байонет
Цена: 685
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевое байонет
Цена: 735
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальный
Цена: 670
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевой
Цена: 750
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное байонет
Цена: 705
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевое байонет
Цена: 785
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальный
Цена: 1445
Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальный
Цена: 1660
Диаметр корпуса: 100
Класс точности: 1
Штуцер: осевой
Цена: 1795
Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальный
Цена: 1780
Диаметр корпуса: 100
Класс точности: 1
Штуцер: осевой
Цена: 1920
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 2850
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 3050
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное
Цена: 655
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевое
Цена: 700
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное байонет
Цена: 765
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевое байонет
Цена: 795
Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальное
Цена: 1825
Диаметр корпуса: 100
Класс точности: 1
Штуцер: осевое или эксцентрическое
Цена: 1975
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальное
Цена: 3275
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное
Цена: 655
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевое
Цена: 700
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное байонет
Цена: 765
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: осевое байонет
Цена: 795
Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальное
Цена: 1825
Диаметр корпуса: 100
Класс точности: 1
Штуцер: осевое или эксцентрическое
Цена: 1975
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальное
Цена: 3275
Диаметр корпуса, мм

50, 63, 100, 150

Класс точности
Ø100, 150 1,0
Ø63 1,5
Ø50 2,5
Диапазон показаний давлений, МПа
ТМ 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100*
ТВ** −0,1…0
ТМВ** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только для радиальных Ø63
** — кроме Ø50

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−30…+150 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−30…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х18Н10
Опция: IP66

Кольцо

Нержавеющая сталь 08Х18Н10
Ø100, 150 — байонетное
Ø50, 63 — завальцованное

Чувствительный элемент,
трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Опционально: минеральное многослойное безопасное - триплекс (Ø 100, 150)

Штуцер

Медный сплав

Присоединение

Радиальное — все Ø;
Осевое — Ø50, 63 (кроме 100 МПа), 100;
Эксцентрическое — Ø100

Резьба присоединения
Ø100, 150 G½, M20×1,5
Ø63 G¼, M12×1,5
Ø50 G¼
Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
