Манометры точных измерений

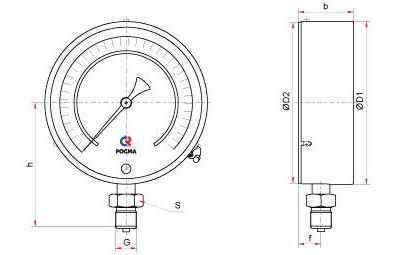

Чертежи

Основные размеры (мм), вес (кг):

ТипØD1D2bhfSGВес
ТМ-610Р.МТИ 150 151 149 51 115 21 27 M20×1,5 1,10
Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 4100
Диаметр корпуса: 150
Класс точности: 0,6
Штуцер: радиальный
Цена: 4100
Диаметр корпуса: 150
Класс точности: 0,4
Штуцер: радиальный
Цена: 4795
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 4200
Диаметр корпуса: 150
Класс точности: 0,6
Штуцер: радиальный
Цена: 4200
Диаметр корпуса: 150
Класс точности: 0,4
Штуцер: радиальный
Цена: 5075
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 4730
Диаметр корпуса: 150
Класс точности: 0,6
Штуцер: радиальный
Цена: 4730
Диаметр корпуса: 150
Класс точности: 0,4
Штуцер: радиальный
Цена: 5405
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальное
Цена: 4715
Диаметр корпуса: 150
Класс точности: 0,6
Штуцер: радиальное
Цена: 4715
Диаметр корпуса: 150
Класс точности: 0,4
Штуцер: радиальное
Цена: 5035
Диаметр корпуса, мм

150

Класс точности

0,4 / 0,6 / 1,0

Диапазон показаний давлений, МПа
ТМ 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 105% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: до +100
При поверке: +23±2

Корпус

IP40, силумин, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав (ВПИ до 6 МПа)
Сталь 38ХМ (ВПИ от 10 МПа)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Корректор нуля

На стекле

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G½)

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
