Манометры с повышенным классом точности

Чертежи

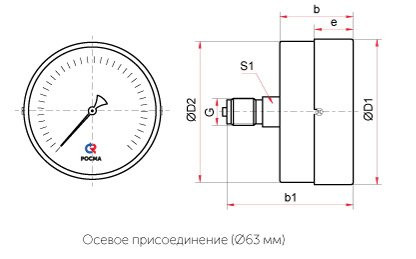

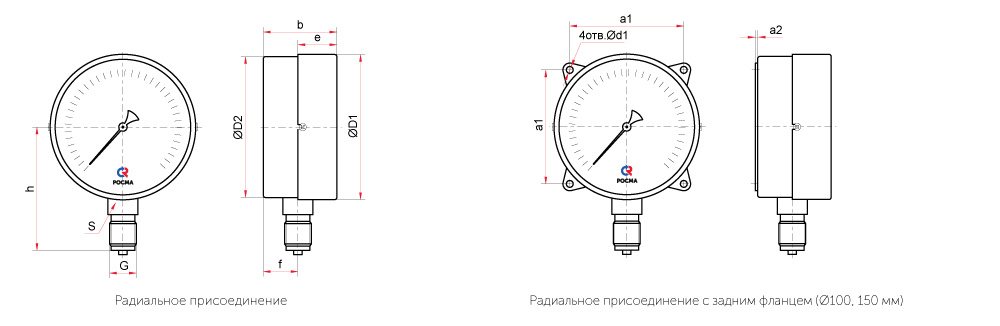

Основные размеры (мм), вес (кг):

ТипØD1D2behfSGd1aa2Вес
ТМ-310Р 63 64 62 36 17 53 11 14 G¼ или M12×1,5 0,14
ТМ-510Р 100 101 98 42 18 82 17 22 G½ или M20×1,5 0,41
ТМ-510РКТ 5,5 80 3 0,46
ТМ-610Р 150 151 148 48 23 106 16 17 0,68
ТМ-610РКТ 7 128 4 0,79

Основные размеры (мм), вес (кг):

ТипØD1D2bb1eS1GВес
ТМ-310РТ 63 64 62 36 49 17 14 G¼ или M12×1,5 0,13
Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

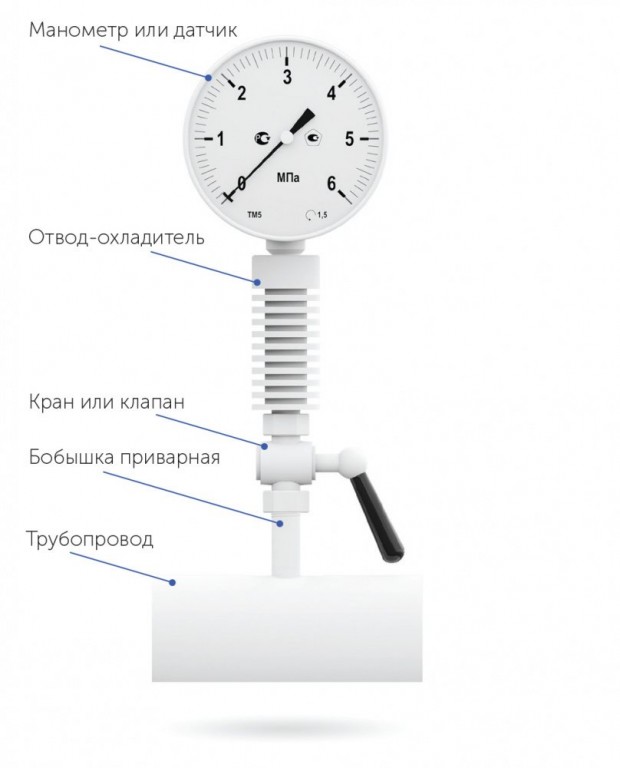

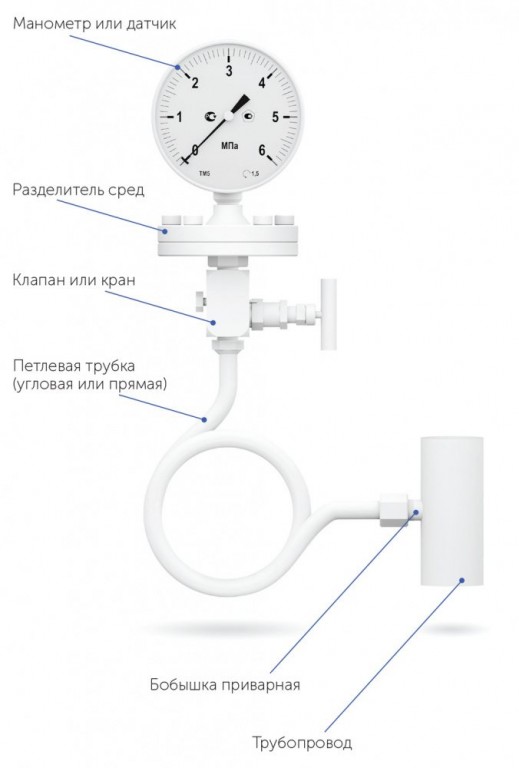

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 100
Класс точности: 1,0
Штуцер: радиальный
Цена: 775
Диаметр корпуса: 100
Класс точности: 1,0
Штуцер: радиальный
Цена: 990
Диаметр корпуса: 150
Класс точности: 1,0
Штуцер: радиальный
Цена: 1020
Диаметр корпуса: 150
Класс точности: 1,0
Штуцер: радиальный
Цена: 1205
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное / осевое
Цена: 405
Диаметр корпуса: 100
Класс точности: 1,0
Штуцер: радиальное
Цена: 775
Диаметр корпуса: 150
Класс точности: 1,0
Штуцер: радиальное
Цена: 1020
Диаметр корпуса: 63
Класс точности: 1,5
Штуцер: радиальное / осевое
Цена: 405
Диаметр корпуса: 100
Класс точности: 1,0
Штуцер: радиальное
Цена: 775
Диаметр корпуса: 150
Класс точности: 1,0
Штуцер: радиальное
Цена: 1020
Диаметр корпуса, мм

63, 100, 150

Класс точности
Ø100, 150 1,0
Ø63 1,5
Диапазон показаний давлений, МПа
ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
ТВ −0,1…0
ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: до +150

Корпус

Ø63 — IP40
Ø100, 150 — IP40 (IP54 под заказ)
Сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент,
трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав

Присоединение

Радиальное или осевое (Ø63)
Радиальное (Ø100, 150)

Резьба присоединения*
Ø100, 150 M20×1,5
Ø63 G¼ / M12×1,5

* - под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
