Манометры коррозионностойкие виброустойчивые, с защитой от перегрузки

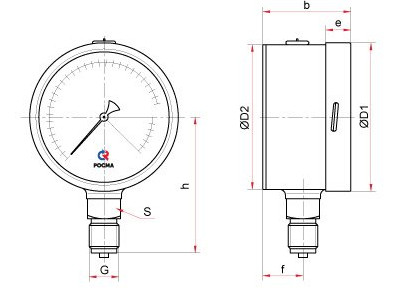

Чертежи

Основные размеры (мм), вес (кг):

Тип Ø D1 D2 b e h f S G Вес Вес с заполнением Объем заполняющей жидкости
ТМ-521Пх2,5 100 101 100 65 17 89 31 22 G½ или
М20×1,5
0,69 1,15 360
ТМ-621Пх2,5 150 161 159 69 19 113 35 1,36 2,61 1000

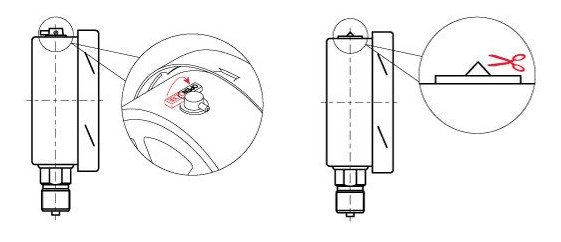

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальный
Цена: 10750
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 14665
Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальное
Цена: 10750
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальное
Цена: 14665
Диаметр корпуса, мм

100, 150

Класс точности

1,0*
* - погрешность в зоне кратковременной перегрузки не нормируется

Диапазон показаний давлений
ТМ 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
ТМВ -0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4
Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 250% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2
Байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Корректор нуля

Опция: на стрелке

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
