Манометры аммиачные коррозионностойкие

Чертежи

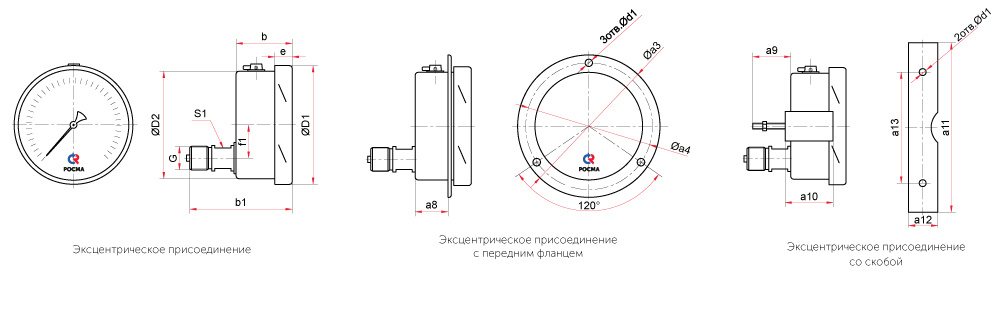

Основные размеры (мм), вес (кг):

ТипØD1D2behfSd1a2a3a4a5
ТМ-521Р NH3 100 111 100 50 16 98 18 17
ТМ-521РКТ NH3 7 3 132 116 121
ТМ-621Р NH3 150 161 150 53 19 123 19
ТМ-621РКТ NH3 5,5 4 180 166 171

ТипGВесВес с заполнениемОбъем заполняющей жидкости
ТМ-521Р NH3 G½ или M20×1,5 0,57 1,00 350
ТМ-521РКТ NH3 0,64 1,08
ТМ-621Р NH3 0,91 1,87 770
ТМ-621РКТ NH3 1,07 1,97

Основные размеры (мм), вес (кг):

ТипØD1D2bb1ef1S1d1a3a4a8a9a10a11a12a13
ТМ-521ТЭ NH3 100 111 100 52 97 17 33 17
ТМ-521ТЭКП NH3 3 132 115 33
ТМ-521ТЭС NH3 7 30 38 128 26 50
ТМ-621ТЭ NH3 150 161 150 55 101 19 32
ТМ-621ТЭКП NH3 4 182 170 42
ТМ-621ТЭС NH3 7 30 39 165 28 105

ТипGВесВес с заполнениемОбъем заполняющей жидкости
ТМ-521ТЭ NH3 G½ или M20×1,5 0,54 0,98 350
ТМ-521ТЭКП NH3 0,59 1,38
ТМ-521ТЭС NH3 0,61 1,05
ТМ-621ТЭ NH3 0,82 1,78 770
ТМ-621ТЭКП NH3 0,88 1,84
ТМ-621ТЭС NH3 0.96 1,92

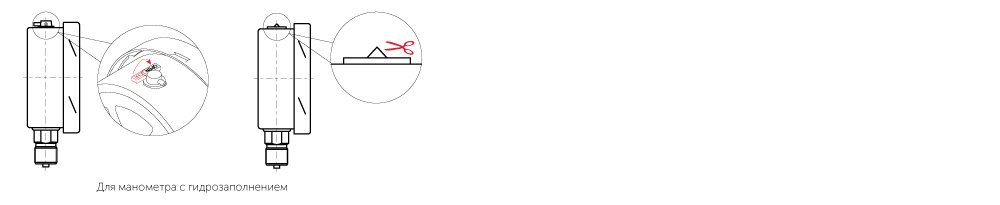

-После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.



Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальный
Цена: 3100
Диаметр корпуса: 100
Класс точности: 1
Штуцер: осевой
Цена: 3440
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальный
Цена: 3970
Диаметр корпуса: 150
Класс точности: 1
Штуцер: осевой
Цена: 4435
Диаметр корпуса: 100
Класс точности: 1
Штуцер: радиальное
Цена: 3100
Диаметр корпуса: 100
Класс точности: 1
Штуцер: осевое или эксцентрическое
Цена: 3670
Диаметр корпуса: 150
Класс точности: 1
Штуцер: радиальное
Цена: 3970
Диаметр корпуса: 150
Класс точности: 1
Штуцер: осевое или эксцентрическое
Цена: 4435
Диаметр корпуса, мм

100, 150

Класс точности

1

Диапазон показаний давлений, МПа
ТМ 0…0,6 (−30…+10 °C)
0…1 (−30…+25 °C)
0…4 (−30…+70 °C)
ТМВ −0,1…0,5 (−70…+5 °C)
−0,1…0,9 (−70…+20 °C)
−0,1…1,5 (−70…+40 °C)
−0,1…2,4 (−70…+55 °C)
Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−60…+60 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67

Кольцо

Нержавеющая сталь 08Х17Н13М2
Байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое
Опция: минеральное многослойное безопасное — триплекс

Корректор нуля

Опция: на стрелке

Присоединение

Радиальное или эксцентрическое

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
